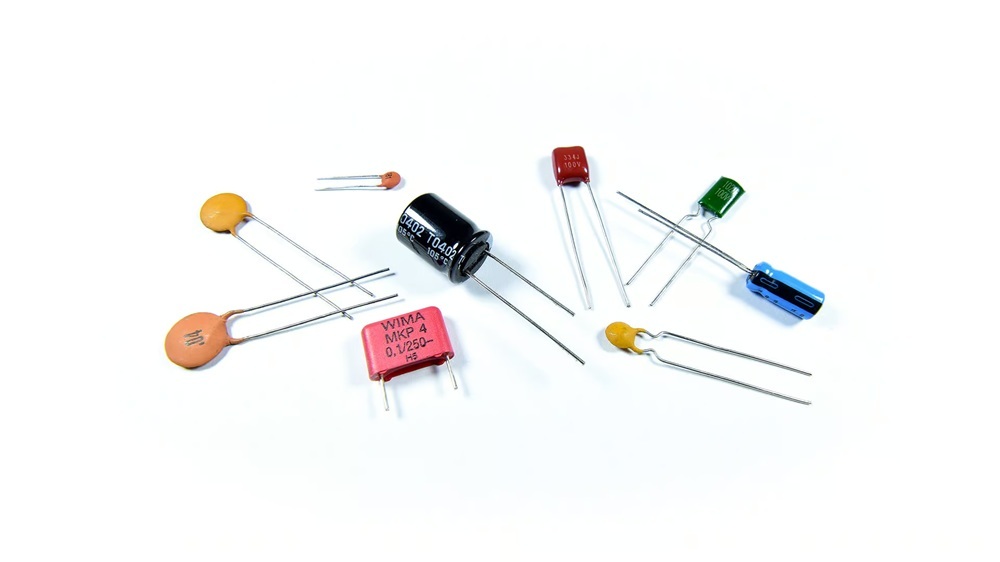

コンデンサの説明: タイプ、動作、およびアプリケーションガイド

コンデンサは、多くの重要な回路機能をサポートするために電荷を蓄積および放出する基本的な電子部品です。それらの静電容量、誘電体材料、サイズ、構造によって、フィルタリング、結合、タイミング、エネルギー貯蔵、電圧安定化におけるパフォーマンスが決まります。この記事では、コンデンサがどのように機能するかを説明し、主なコンデンサのカテゴリを概説し、材料、信頼性、小型化、効率における最近の改善について強調します。また、現代の電子設計において適切な選択、動作条件、メンテナンスが重要である理由も示します。

カタログ

コンデンサの探求

コンデンサは電子回路に不可欠な要素であり、制御された方法で電荷を蓄積および放出できることで知られています。電気エネルギーを管理することで、静電容量と呼ばれる定量化された特性を通じて回路の動作に影響を与えます。この特性は、1 ボルトの DC 電位差の下で保持される電荷​​を測定し、ファラッド (F) で表されます。ただし、ほとんどのアプリケーションではファラドは実用的ではないため、マイクロファラド (μF)、ナノファラド (nF)、ピコファラド (pF) などの小さな単位が一般的に使用されます。

• 1 F は 1,000,000 µF に相当します。

• 1 µF は 1,000 nF または 1,000,000 pF に相当します。

コンデンサの多用途性により、さまざまなアプリケーションへの統合が可能になります。これらは、AC 信号の流れを許可しながら DC 電流に対する障壁として機能し、エネルギー供給のために電荷を蓄積し、フィルタリングを通じて信号を安定させます。小型のコンデンサは、精度が重要となる発振器やラジオなどの高周波システムで頻繁に使用されます。一方、より大きなコンデンサは、より高いエネルギー貯蔵と電力フィルタリングのシナリオに優れており、安定したエネルギー供給を必要とするシステムのパフォーマンスを向上させます。積層セラミック コンデンサ (MLCC) のような技術革新により、コンパクトで大容量のソリューションが導入され、制約のある設計での用途が広がります。一方、電解コンデンサは分極性があるため、目的の用途には引き続き不可欠です。材料や設計が改善されても、故障を避けるためには、設置時に正しい向きを保つ必要があります。

コンデンサは 2 つの基本的なプロセスを通じて動作します。

• 充電中: 電気エネルギーは、誘電体材料によって分離された 2 つの導電板間に電場として保存されます。
• 放電中: この蓄積されたエネルギーは回路に放出され、電気の流れに寄与します。

これら 2 つのプロセスは単なる理論上のものではなく、数多くの実際的なシナリオで観察されます。

• 電源アダプタでは、不適切な定格または設定のフィルタリング コンデンサが原因で低周波ブザー音が発生しますが、最新の設計ではこの欠陥が大幅に軽減され、信頼性が向上しています。
• オーディオ システムでは、フィルタ コンデンサは安定した電力を維持して予期せぬ負荷変動時の中断を防ぎ、サウンドの忠実度と安定性を直接的に高めます。

「DC をブロックしながら AC を通過させる」という原理が、多くのコンデンサ アプリケーションの中核となっています。主な用途は次のとおりです。

• 信号結合: AC 信号の転送を可能にしながら、回路ステージ間の DC レベルを分離します。
• バイパスネットワーク: 不要な周波数をバイパスして信号の明瞭さを保ちます。
• アプリケーションのフィルタリング：電源ノイズを平滑化し、出力を安定させます。

コンデンサは AC 信号により継続的に充電および放電を行います。この動作は、デジタル システムとアナログ システムの両方での動作をサポートします。この効果は、電圧絶縁、信号制御、ノイズ低減を実現するために使用されます。通信システムでは信号品質を向上させるためにコンデンサ アレイがよく使用されており、これらのコンポーネントの重要性がわかります。

新興技術では、ますます小型化、堅牢性、エネルギー効率の高いコンデンサが求められています。最近の進歩には次のようなものがあります。

• 積層セラミックコンデンサ (MLCC) : 最先端のセラミック材料を活用して、小型化された形状で高静電容量を実現し、スマートフォン、自動車エレクトロニクス、ウェアラブルなどのデバイスに対応します。
• 強化された誘電体：エネルギー密度の向上と熱管理の向上を促進し、狭いスペースでの効率と信頼性に対する現代のニーズに対応します。

温度変化、等価直列抵抗 (ESR)、静電容量許容差などの重要な要素が慎重に考慮されます。これらのパラメータを調整すると、さまざまな厳しい条件下でもコンデンサが適切に機能し、複雑なシステムで効果的なソリューションになります。

コンデンサの性能管理は、多くの場合、その限界を認識することから始まります。たとえば:

• 電解コンデンサ: 電解質の蒸発により時間の経過とともに劣化する傾向があり、高ストレスの用途では定期的なメンテナンスの重要性が強調されます。
• 動作条件: メーカーのガイドラインでは、許容温度範囲、リップル電流、環境条件などのパラメータが指定されており、早期故障を避けるためにこれらのパラメータに従う必要があります。

コンデンサのカテゴリ

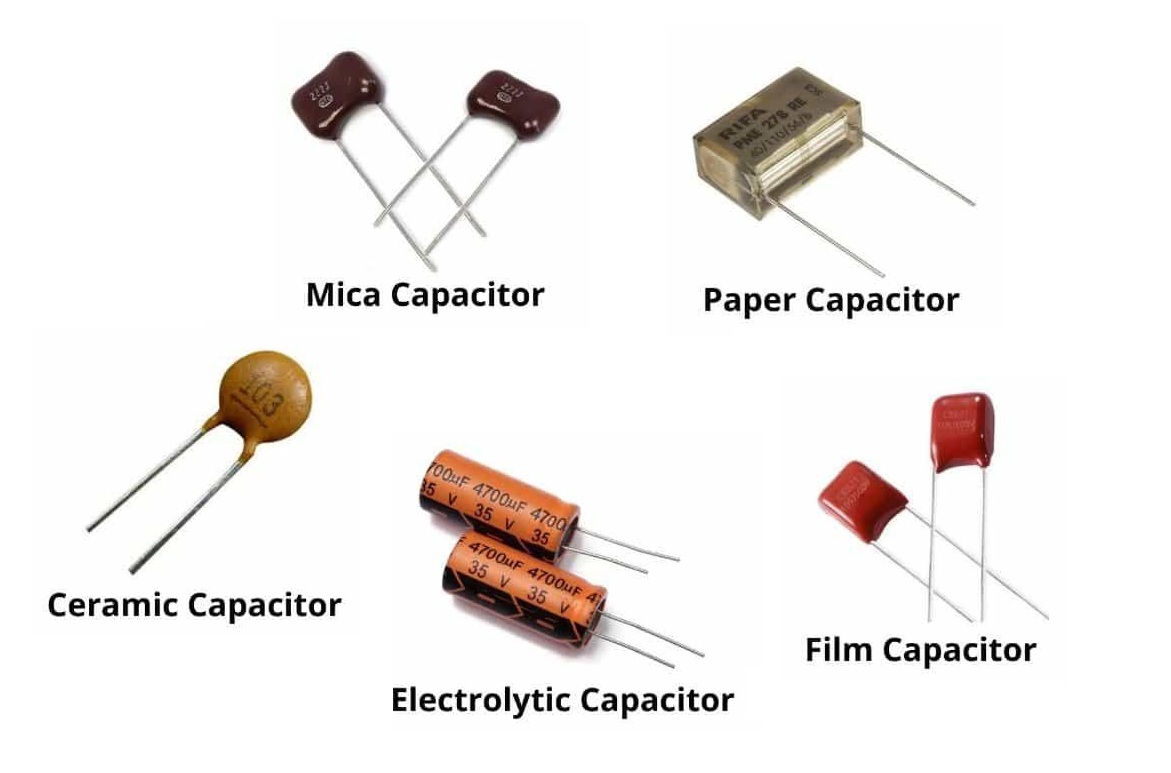

固定コンデンサ

固定コンデンサは、誘電体材料によって決定される事前定義された静電容量値を示し、幅広い電子アプリケーションに対応します。セラミック、マイカ、紙、フィルム、電解タイプなど、さまざまな誘電体オプションにより、特定のニーズに基づいて性能を最適化します。

• セラミックコンデンサ: セラミックコンデンサは、チタン酸バリウムなどの高誘電率材料を利用して機能特性を改良しています。高周波セラミックバージョンは、信号の安定性がアプリケーションの成功を決定する高周波回路に好まれますが、低周波バージョンは、信号のバイパスなどの重要ではない役割で信頼性の高いソリューションを提供します。モノリシック セラミック コンデンサ (MLCC) は、小型エレクトロニクスに対する需要の高まりに対応し、小型化と堅牢な容量密度比のバランスをとります。モバイル技術、通信システム、医療機器などの分野にそれらを統合することで、エンジニアリングの創意工夫と要件の整合性が明らかになります。

• マイカコンデンサ: マイカコンデンサは、その揺るぎない精度と耐久性で知られています。その復元力により、高周波環境、特に通信ネットワークの振動の一貫性を維持する上で価値があります。これらのコンポーネントは、小さな静電容量の偏差が信号の安定性に重大な影響を与える可能性がある敏感な同調回路に優れています。代替タイプと比較して、マイカコンデンサは、耐久性が高く信頼性の高いアプリケーションに特に適していることが証明されており、耐久性のある機能に適応した材料工学の原則が強調されています。

• ペーパーコンデンサー: 最新の設計では紙コンデンサの大部分が高度なフィルム品種に置き換えられていますが、その自己修復機能は高電圧アプリケーションなどの特殊な使用例では依然として有益です。これらのコンデンサは、誘電体技術の歴史的進歩への洞察を呼び起こし、環境的に脆弱な構造から、熱耐性と拡張された信頼性のために最適化された現代のソリューションへの移行を伝えます。

• フィルムコンデンサ: フィルムコンデンサは、ポリエステル、ポリプロピレン、ポリスチレンなどの特殊なプラスチック誘電体を採用し、耐久性と電気的一貫性の橋渡しをします。これらのコンポーネントは、予測可能なパフォーマンスが重要な結合回路、信号バイパス、タイミング アプリケーションに優れています。フィルムコンデンサは、オーディオ機器や産業オートメーション制御など、高い信号忠実度が要求されるシステムに役立ち、厳しい品質基準に準拠しながらシームレスな動作を保証します。

• 電解コンデンサ: 電解コンデンサは、薄い酸化物誘電体層によって支配される重要な静電容量値を提供します。極性要件によって使用上の制約が決まりますが、導電性ポリマーやハイブリッドアルミニウム電解設計などの革新により等価直列抵抗 (ESR) が低減され、高周波領域の性能が向上しました。用途には、電気自動車や高度な電力システムにおけるエネルギー効率の高い電力管理が含まれ、タンタルベースのバリアントは、比類のない安定性と信頼性を必要とする小型デバイスに不可欠であることが証明されています。

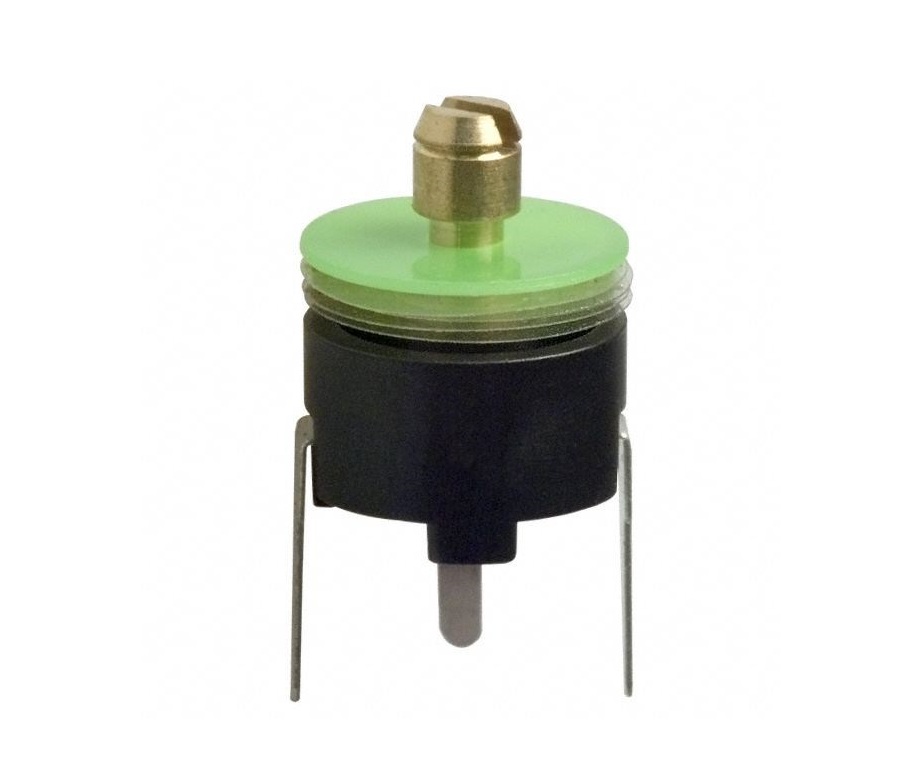

トリマーコンデンサ

トリマー コンデンサにより、回路容量を正確に調整して最適な性能校正を行うことができます。調整が完了すると、その値は固定され、回路の完全性を維持できるようになります。これらのコンデンサは磁器、マイカ、ポリスチレンなどの誘電体を利用しており、それぞれが安定性、品質、寸法上の制約に対する特定の要求を満たしています。一般的な用途には、発振器の周波数調整や通信システム内の微調整が含まれ、設計と機能の許容差の間のギャップを埋めます。これらのコンデンサは、コンポーネントの値やシステム状態の変動に対処するために、製造中や修理中によく使用されます。

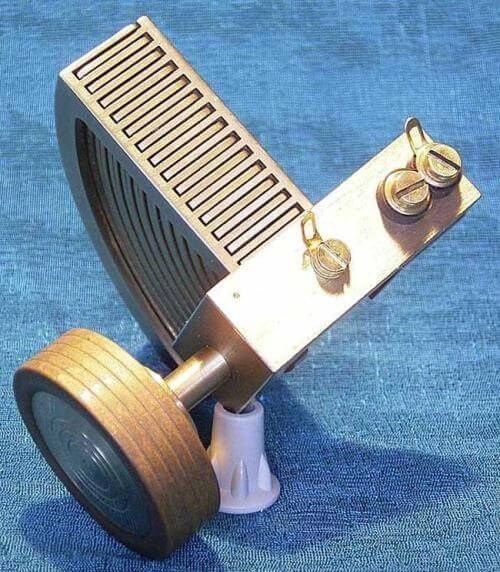

可変コンデンサ

可変コンデンサは、変化する動作ニーズに対応するための動的な静電容量の変更をサポートします。これらは、共振調整、無線信号の最適化、回路結合などのタスクに不可欠です。空気誘電体設計は信頼性の面で際立っており、フィルム誘電体モデルは耐久性と温度適応性の強化という現代の要件に適合しています。ダブル コンデンサなどの一部の高度な構成は、複雑な RF インフラストラクチャでの精度の向上を実現するデュアル ローター メカニズムを備えており、アプリケーション固有の回路制御を洗練する際の役割を示しています。

コンデンサの現代の進歩

コンデンサ技術の進歩により、使用法と市場の可能性の両方が継続的に再構築されています。最近の進歩は、効率の向上と革新的な機能の推進を強調しています。

• スーパーキャパシタ: スーパーキャパシタは、従来のキャパシタの素早い充放電サイクルとバッテリレベルのエネルギー貯蔵容量を組み合わせたもので、再生可能エネルギーシステムから電気モビリティや緊急電力網に至るまで、多くの分野に革命をもたらしてきました。その影響はピーク負荷時のエネルギー変動の安定化にまで及び、現代の持続可能性の懸念に対して信頼できるソリューションを提供します。

• ポリマーコンデンサ: 従来の液体電解質を固体の導電性ポリマーに置き換えたこれらのコンデンサは、より低いESR、優れた温度処理、および長期動作における高い信頼性を実現します。そのアプリケーションは、実用性と最先端の製造革新の間の相互作用を反映して、ウェアラブル、電力コンバータ、組み込みシステムなど、一貫した高周波性能を必要とする分野に広がっています。

• 高容量積層セラミックコンデンサ (MLCC): 材料工学の進歩により、MLCC はコンパクトな回路設計の最前線に押し上げられ、非常に制約されたスペースで 100 µF を超える静電容量レベルを達成しました。この進歩により、空間的な制限により高度な回路レイアウトが必要となるドローンやスマートフォンなど、優れたエネルギー効率が要求されるデバイスの電源管理がサポートされます。

コンデンサ業界は、生態学的圧力の下で製造の優先順位が進化するにつれて、持続可能性を受け入れてきました。有害物質使用制限 (RoHS) などの規制は、環境に配慮した生産慣行を促進し、材料の選択とコンプライアンス戦略に影響を与えます。メーカーは、厳格な品質ベンチマークを維持しながら、鉛フリーはんだ付けやリサイクル可能な材料など、環境に優しいソリューションをますます取り入れています。省エネルギーを志向する市場では、代替コンデンサ技術への関心が高まっており、大規模生産や多様な用途に合わせたコスト効率の高い持続可能な設計が促進されています。

結論

コンデンサは、エネルギーの管理、信号品質の向上、電力の安定化、信頼性の高い回路動作のサポートに役立つため、エレクトロニクス分野では依然として不可欠です。固定および可変設計から、スーパーキャパシタ、ポリマー キャパシタ、高容量 MLCC などの高度なオプションまで、さまざまなタイプのキャパシタがさまざまなニーズに対応します。テクノロジーがより小型、より効率的、より耐久性のあるコンポーネントを要求し続ける中、コンデンサの開発は、性能を向上させ、寿命を延ばし、持続可能な電子システムをサポートするために引き続き重要です。

よくあるご質問[FAQ]

1. どのようなタイプのコンデンサが一般的に使用されますか?

コンデンサは、その製造方法と内部の材料に基づいてグループ化されています。一般的なタイプには、大容量用の電解コンデンサ、エネルギー貯蔵用のスーパーキャパシタ、高周波用のフィルムコンデンサ、安定した汎用回路用のセラミックコンデンサなどがあります。マイカコンデンサやタンタルコンデンサなどのいくつかの特殊なタイプは、特定の用途で使用されます。各タイプは、さまざまな回路ニーズに合わせて設計されています。

2. コンデンサの種類はどのように異なりますか?

コンデンサの主な違いは、プレート間に使用される材料です。この材料は、静電容量範囲、電圧処理、周波数応答などの性能に影響を与えます。セラミックコンデンサは安定性が高く高周波回路に使用され、フィルムコンデンサは絶縁が強く高周波で優れた性能を発揮します。サイズ、温度挙動、寿命などの他の要因もコンデンサの選択に影響します。

3. コンデンサはどのように機能するのですか?

コンデンサは、誘電体と呼ばれる材料で分離された 2 つの導電板を使用して電気エネルギーを蓄積します。電圧が印加されると、プレート間に電場が形成され、エネルギーが蓄積され、必要に応じて放出されるようになります。この機能は、電圧の安定化、信号のフィルタリング、回路内の電力制御のサポートに役立ちます。

4. コンデンサはAC回路とDC回路の両方で使用できますか?

コンデンサは AC 回路と DC 回路の両方で動作しますが、動作は異なります。DC では、充電してから定常電流を遮断します。AC では、充電と放電が継続的に行われるため、信号が通過します。これにより、フィルタリング、信号制御、回路性能の向上に役立ちます。

5. コンデンサを選択する際に重要な要素は何ですか?

コンデンサの選択は、電圧定格、静電容量値、タイプによって異なります。損傷を避けるために、定格電圧は回路電圧よりも高くする必要があります。静電容量は回路のニーズに一致する必要があります。また、タイプは、コンパクトな設計、高エネルギー貯蔵、安定した性能など、用途に適合する必要があります。データシートを確認すると、正しい選択を確実に行うことができます。
