アバランシェ ダイオードの完全ガイド: 動作と応用

アバランシェ ダイオードは、逆降伏下でも制御された方法で動作するように設計された半導体デバイスです。雪崩効果を利用して高電圧を管理し、回路を保護し、マイクロ波を生成し、光学システムの光検出を向上させます。それらの動作は、キャリアの乗算、位相遅延、および慎重に制御されたデバイス構造に依存します。電圧保護からマイクロ波発生やアバランシェフォトダイオードに至るまで、これらのダイオードは現代の電子システムや通信システムで重要な役割を果たしています。

カタログ

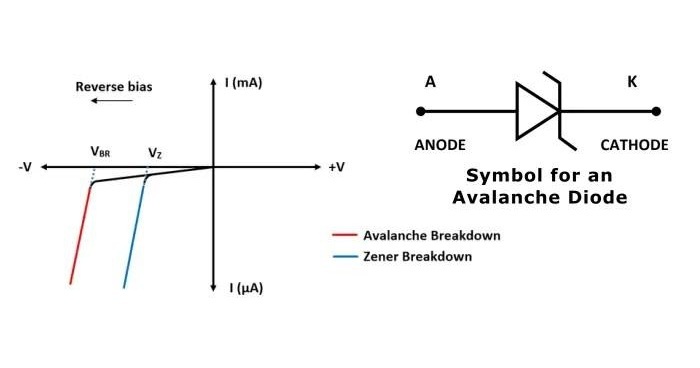

アバランシェダイオードの動作原理

アバランシェ ダイオードは、低濃度にドープされた PN 接合に高い逆電圧が印加されたときに機能します。ダイオードの内部では、空乏領域に強い電界が形成されます。この場は、電子や正孔などのキャリアを荷電するためにエネルギーを与えます。

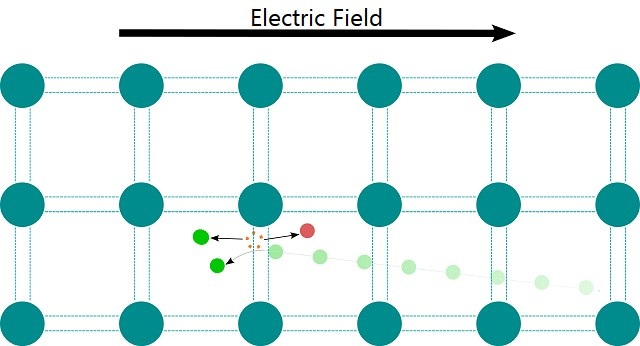

エネルギーが増加すると、これらのキャリアが材料内の原子に衝突します。これらの衝突により原子結合が破壊され、より多くの電荷キャリアが生成されます。このプロセスはインパクトイオン化と呼ばれます。キャリアの数が急速に増加し、電流が急激に増加します。この連鎖反応はアバランシェ効果と呼ばれます。

逆電圧が降伏電圧に達すると、アバランシェ プロセスが強力かつ継続的に発生します。その後、ダイオードによって制御された方法で電流が流れるようになります。これはアバランシェ ダイオードの通常の動作条件です。

降伏電圧はダイオードの設計方法によって異なります。ドーピングレベルと構造は、この電圧を設定するために調整されます。これにより、ダイオードはさまざまな電圧範囲を処理できるようになります。

アバランシェ ダイオードは高電圧回路で役立ちます。突然の電圧スパイクを安全に処理してコンポーネントを保護します。過剰なエネルギーは吸収され、方向を変えられるため、損傷の防止に役立ちます。

電圧制御回路では、アバランシェ ダイオードは電圧を安定に保つのに役立ちます。レベルが通常よりも上昇すると、余分な電圧は安全に放散されます。

アバランシェ ダイオードは、多くの場合、敏感な部品を保護するために電力線の両端に配置されます。この設定により、信頼性が向上し、障害のリスクが軽減されます。

これらのダイオードは、制御された方法で自然な連鎖反応を利用します。慎重な設計により、有害な効果が有益な機能に変わります。これにより、アバランシェ ダイオードは保護および高電圧アプリケーション向けの信頼性の高いコンポーネントになります。

アバランシェ ダイオードの動作モード

アバランシェ ダイオードは、さまざまな発振モードを処理する魅力的な能力を示します。各発振モードは、そのダイナミックな高出力出力と、キャリア生成の変動から生じる微妙なノイズ特性によって定義されます。これらのモードは、最先端の高周波信号処理の可能性を解き放ち、並外れた技術進歩への道を開きます。以下では、厳密な分析と人間の創意工夫に共鳴する感情的なタッチポイントの両方を取り入れたこれらの動作モードを詳しく説明します。

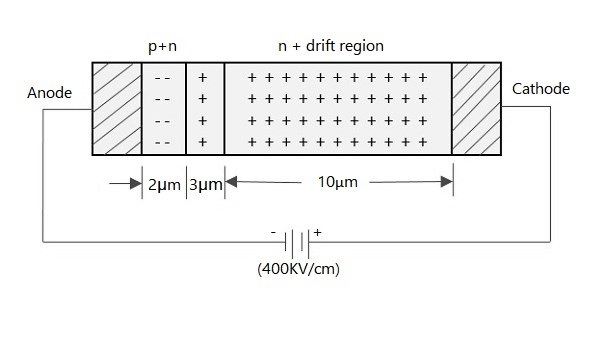

衝撃雪崩および通過時間 (IMPATT) モード

IMPATT モードは、衝突誘起イオン化とダイオード内のキャリア走行時間の間の共生相互作用を利用します。マイクロ波周波数で負性抵抗の状態を促進することにより、安定した発振を実現し、画期的なアプリケーションへの扉を開きます。IMPATT ダイオードは、強力なマイクロ波信号を生成するバックボーンとして機能し、レーダー検出、地上通信リンク、および厳密な宇宙ベースの通信システムで積極的に使用されています。

このモードで最適なパフォーマンスを実現するには、エンジニアリングの洞察力以上に、熱管理に対する職人のような注意が必要です。このような高周波動作には避けられない過剰な熱があるため、綿密に作られたヒートシンク設計と効率的な冷却システムが必要です。高出力と低ノイズのバランスにより、多くの場合、強い満足感が得られます。これは、安定した長期間の運用が必要なシステムに特に当てはまります。これらの瞬間は、IMPATT ダイオードに依存するアプリケーションにおける精度に対する人間の傾向を強調します。

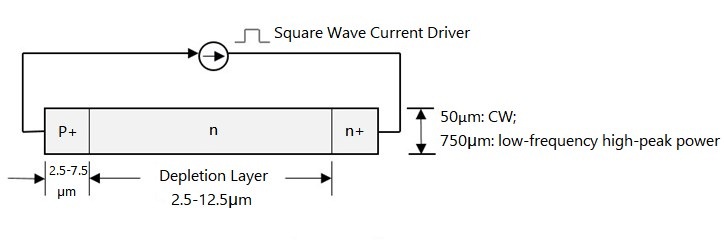

トラッププラズマ雪崩誘発通過時間 (TRAPATT) モード

TRAPATT モードは低い周波数で動作しますが、高い電力効率を実現します。これは、エネルギーの効率的な使用が重要な用途に役立ちます。このモードには、意図的な電圧の過励起が含まれており、バリア領域内に電子正孔プラズマが生成されます。このプロセス中の電場の急速な崩壊により発振が維持され、堅牢な電力供給が実現されます。

その実用的な重要性は、パルス電源、産業用 RF 加熱装置、エネルギー集約型の操作などの高効率システムでの実用性にあります。パルス生成と電子ダイナミクスの同期は高度なダンスであり、わずかなミスでもシステムの安定性に影響を与える可能性があります。微調整された電子制御がこの複雑な振り付けの縁の下の力持ちとなり、トランジションを最適化し、プラズマドリフト中にエネルギーが無駄にならないようにします。その結果、信頼性が高く正確なダイオード動作が実現し、設計と産業用途の両方の期待に応えます。

補助モード

アバランシェ ダイオードは、著名な IMPATT モードと TRAPATT モードを超えて、補助モードでの動作に適応することができ、その多面的な性質に対する好奇心と賞賛を呼び起こす柔軟性を示しています。各補助モードは、特定の技術的ニーズに基づいて異なる役割を果たします。

• 高調波モード: 高周波高調波により、このモードは周波数逓倍器などのアプリケーションで役立ちます。フィルタリング回路は、不要な周波数を削減し、信号純度を向上させることで出力を調整できます。
• パラメトリック モード: ダイオードの非線形容量変化を利用して、パラメトリック アンプでよく見られるエネルギー変換を促進します。静電容量プロファイルを正確に調整することでパフォーマンスを最大化でき、細心の注意を払った努力が報われます。
• 静的モード: DC または低周波数で動作し、重要な電気システムの電圧調整などの目的に役立ちます。
• サーマル モード: ダイオードの温度依存特性を利用し、センシングや安定性フィードバック メカニズムなどの分野で役立ちます。
各補助モードは革新のための独自の機会を提供し、技術応用の限界を拡大する可能性のより深い探求を促進します。

マイクロ波発生の仕組み

アバランシェ ダイオードは、交流逆バイアス電圧がかかるとマイクロ波周波数を生成するように設計された高度な半導体デバイスです。その優れた機能は、キャリアの乗算や位相シフト発振などの特定の物理プロセスを活用して、高周波エネルギー出力を達成することにあります。これらのダイオードのエンジニアリングは半導体物理学の深い理解を反映しており、複雑なメカニズムを現代のテクノロジーの信頼できる貢献者に変えています。

キャリア乗算

• 雪崩増殖の開始

交流逆バイアス電圧が正の半サイクルに達すると、ダイオードのアバランシェ領域の電場が強化され、イオン化閾値を超えます。この時点で、インパクトイオン化メカニズムが始まります。高エネルギーの電子と正孔が格子原子と衝突し、二次電子と正孔のペアが放出されます。

• 持続的な雪崩効果

乗算プロセスは、印加電圧が下降段階に移行しても継続します。エネルギーを与えられたキャリアは運動を続け、衝突を永続させ、連鎖反応を拡大します。この持続的な加速により、電界強度の変化にもかかわらずアバランシェ効果が確実に成長し、キャリア相互作用の動的で進化する性質が強調されます。

• タイミングの重要性

キャリアの流れは電圧の印加と同時には起こりません。その代わりに、インパクトイオン化反応の逐次的な性質によって引き起こされる明らかな遅延が生じます。電流の流れと電圧の印加の間のこの遅れにより、その後の振動現象に使用される複雑さが生じます。

位相シフトと振動ダイナミクス

• アバランシェ電流の位相シフト

電流の遅延の結果として、アバランシェ電流は、印加電圧に対して約 90°、完全な発振サイクルの 4 分の 1 の位相変位を達成します。このタイミングの微妙な不一致により、負性抵抗として知られる高度に特殊な状態が生じ、システムはエネルギーを散逸するのではなく、発振信号を増幅します。

• 共振回路によって持続される発振

ダイオードの構造および外部共振回路内で、この負性抵抗が安定したマイクロ波発振を可能にする強力な要因として現れます。発振周波数は主にダイオードの物理的寸法、材料特性、外部回路設計によって決まり、エンジニアリングが結果として得られる性能にどのような影響を与えるかを示しています。

騒音と効率の課題

• アバランシェダイオードのノイズ特性

アバランシェ ダイオードは大きな電力出力が可能ですが、多くの場合、かなりのノイズ レベルを生成します。インパクトイオン化とキャリア散乱の本質的なランダム性がこの問題の一因となっており、純粋に安定したマイクロ波信号を実現することが本質的に困難になっています。フィルターとノイズ制御方法を使用してノイズを低減します。

• 効率の最適化

アバランシェ ダイオードによるマイクロ波発生の効率は、正確な設計要素に大きく依存します。ドーピング濃度、熱放散能力、微調整された動作パラメータなどの要素がすべて相互作用して、性能が向上します。産業システムや通信インフラストラクチャなどの実際のアプリケーションでは、電力出力と信号の一貫性を調和させるために、広範な校正作業が頻繁に行われます。

根底にある力学に関する現代的な視点

• 設計上の特徴としての負性抵抗

最初は非効率、または電流と電圧間の自然な遅れのように見えるものでも、詳しく調べてみると、持続的な振動動作を実現する極めて重要な要因となります。この位相遅延現象の型破りな利用は、アバランシェ ダイオード設計に固有の革新的なアプローチを強調します。

• 物理的現実とエンジニアリングの創意工夫の融合

最適な性能を達成するには、共振回路とダイオード固有の特性の間の相互作用を微調整する必要があります。デバイスの遅延と回路の共振を慎重に一致させることで、完全な動作が可能になります。自然の制限は管理され、有益な方法で使用されます。このバランスは、効率的なマイクロ波信号生成をサポートします。

アバランシェフォトンダイオード (APD)

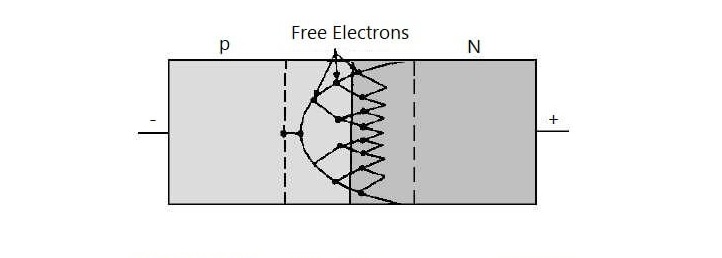

アバランシェフォトンダイオード（APD）は光通信システムの進歩に役立ち、アバランシェ増倍効果を通じて光生成信号の検出を強化します。このプロセスでは、ダイオードの空乏層内の強い逆電界によって追加の電子正孔ペアが生成され、光電流が増幅されます。このような機能により、APD は高速で正確な光検出を必要とするアプリケーションに最適になります。電気通信、生物医学イメージング、リモート センシングなどの分野では、特に従来のフォトダイオードが困難を伴うシナリオにおいて、感度の向上とパフォーマンスの向上を実現するために APD に依存しています。

基本構造と動作

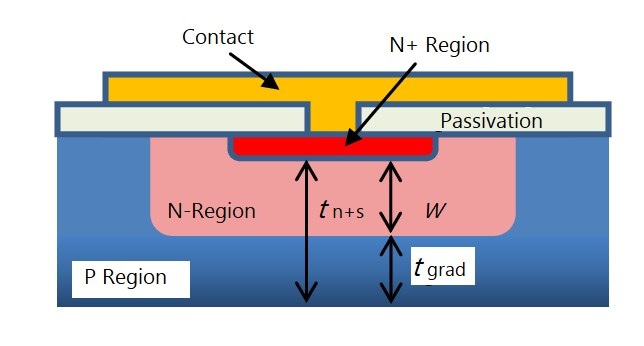

APD の構造基盤には一般に読み取りダイオード構成が採用されており、効率的なアバランシェ増倍が促進されます。材料の選択は、APD を特定の動作波長範囲に合わせて調整する際の要素となります。主な材料用途には以下が含まれます。

• シリコンベースのAPD: 安定性と拡張性を活かし、0.9 μm までの波長に優れています。

• InGaAs とゲルマニウム (Ge): 光ファイバー通信の要求に合わせて、長波長の赤外線操作に最適です。

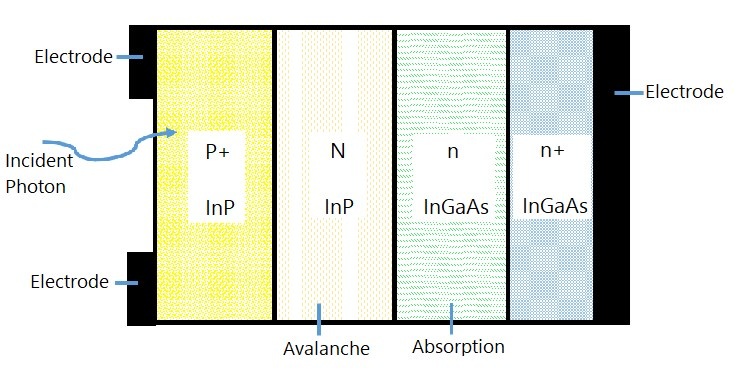

光吸収ゾーンをアバランシェ領域から切り離すために、高度なヘテロ接合設計が実装されています。この分割により、トンネル電流などの悪影響が最小限に抑えられ、同時に現代の光ネットワークに必要な応答速度が向上します。たとえば、InGaAs/InP APD は、電子増倍のバランスを注意深く調整し、ノイズを低減することで正確な最適化を実現します。これらの設計は、信号の完全性を向上させるだけでなく、動的環境における変動する光レベルに効果的に適応します。

パフォーマンス指標

APD 機能は、相互接続されたいくつかのパフォーマンス メトリックを使用して評価され、各メトリックは潜在的なアプリケーションに影響を与えます。

• アバランシェゲイン係数(M)：キャリアの増倍効率を反映します。動作を不安定にすることなくより高いゲインを達成するには、逆バイアス電圧を適切に調整することが重要です。このバランスは、機密性の高いシステムで一貫したパフォーマンスを確保する上で重要です。

• 利得帯域幅積: アバランシェ ゲインと動作周波数の間の妥協点を表します。洗練されたドーピング技術と高度な材料工学を採用することにより、APD は適切なゲイン レベルを維持しながら効率的な高周波性能を実現します。

• 過剰騒音係数 (F): アバランシェ プロセス中のノイズの増幅を定量化します。革新的に設計された設計によりノイズが低減され、よりクリーンな信号が得られ、高ゲイン条件下での信頼性が向上します。

• 温度依存性：温度変化による耐圧の変動は厳密な管理が必要です。衛星通信などのミッションクリティカルなシステムでは、温度安定化メカニズムが APD 設計に統合され、さまざまな熱環境にわたって一貫したパフォーマンスを維持します。

APDの共通材料

半導体材料の選択は、APD の性能に大きく影響します。さまざまな材料が特定の動作波長に対応し、目的の用途に合わせて APD を精密に調整できます。

• シリコン: 堅牢性と拡張性により、可視から近赤外のアプリケーションに最適です。

• ゲルマニウム (Ge) およびインジウム ガリウム ヒ素 (InGaAs): 赤外線検出や光ファイバー通信によく利用されます。

• 水銀カドミウムテルル化物 (HgCdTe): 特殊な赤外線検出ニーズに比類のない感度を提供しますが、複雑さとコストが高くなります。

材料の好みは、検出感度、動作速度、およびノイズ特性の間の相互作用によって形成されます。注目に値する例は、光ファイバー ネットワークへの InGaAs APD の導入であり、最適化された特性により速度と信号忠実度が向上します。

アバランシェ効果に影響を与える要因

アバランシェ増倍効果の効率は、ダイオードの空乏層の材料と構造の均一性に依存します。層に不規則性があると、不均一な破壊や性能の低下につながる可能性があります。高度な製造技術は、高精度のドーピングと高度なエピタキシープロセスを組み込むことにより、構造の一貫性を向上させます。

雪崩効果に影響を与える主な要素は次のとおりです。

• イオン化係数: 多様なイオン化係数を持つ材料は効果的なキャリア増倍を可能にしますが、ノイズ レベルにばらつきが生じる可能性があります。

• 構造設計：最適化されたドーピング分布と制御された層厚により、ノイズを調整しながら安定した増幅プロセスが保証されます。

光学システムからの実践的な洞察により、意図的な構造および材料の調整により、ノイズを抑えながら光電流ゲインを微調整することが確認されています。モデルと実用的なイノベーションの間の継続的なコラボレーションにより、継続的な改善が促進され、APD が最先端技術の精度要求に対する信頼できるソリューションとして位置づけられます。

結論

アバランシェ ダイオードは、逆降伏を便利で信頼できる機能に変えます。制御されたアバランシェ プロセスは、電圧調整、サージ保護、マイクロ波発振、高感度の光検出をサポートします。性能はダイオードの構造、材料の選択、熱制御、および動作条件によって異なります。半導体物理学と実際の設計との間のこのバランスにより、アバランシェ ダイオードは、高電圧、高周波数、および光検出アプリケーションにおいて貴重なコンポーネントであり続けます。

よくあるご質問[FAQ]

1. アバランシェダイオードは何をするのですか?

アバランシェ ダイオードは、逆電圧が設定レベルに達すると電流を流します。高電圧を制限し、スパイクを吸収することで回路を保護します。

2. アバランシェ ダイオードとツェナー ダイオードの違いは何ですか?

アバランシェ ダイオードは、衝撃衝突を利用して高電圧で動作します。ツェナー ダイオードは、強い電界を使用して低電圧で動作します。アバランチは高電圧保護用、ツェナーは低電圧調整用です。

3. ダイオードのアバランシェの原因は何ですか?

なだれは、逆電圧が高すぎると発生します。電子はエネルギーを獲得し、原子と衝突し、より多くの電荷キャリアを生成し、電流の突然の上昇を引き起こします。

4. ダイオードでアバランシェはどの電圧で発生しますか?

なだれは、逆電圧がダイオードの降伏定格を超えると発生します。これは通常、ツェナー ダイオードよりも高く、ダイオードの設計によって異なります。

5. ツェナー効果とアバランチ効果の違いは何ですか?

ツェナー効果は、強い電界により低電圧で発生します。雪崩効果は、電子の衝突により高電圧で発生します。
