コンデンサの記号とマーキングの完全ガイド

コンデンサのシンボルとマーキングは、回路図を読んでコンポーネントを正しく取り付ける上で重要な役割を果たします。シンボルの種類、極性インジケーター、およびケースのマーキングを明確に理解することで、接続エラーを防止し、回路の信頼性を向上させることができます。基本的な非極性および極性のシンボルから、値、電圧、許容差のマークに至るまで、各詳細が正確なコンポーネントの選択と安全な配置をサポートします。PCB マーキング、目視検査、基本的なテスト ツールなどの実践的なチェック方法は、理論と実際の回路作業を結び付けるのにさらに役立ちます。

カタログ

コンデンサ回路の記号を理解する

回路図では、コンデンサの記号を使用して、コンポーネントの機能と接続方法を示します。図を読むとき、目はまずシンボルの形状を識別し、次にその方向を確認し、最後にそれが回路の残りの部分とどのようにリンクしているかを追跡します。この段階的な認識により、配線時や解析時のミスを回避できます。

これらの記号を明確に理解していないと、単純な回路であっても理解するのが難しくなる可能性があります。それらをしっかりと把握すると、接続を追跡し、動作を予測し、設計を正しく適用することが容易になります。

基本的なコンデンサの記号

コンデンサは主に無極性タイプと有極性タイプに分類され、それぞれ回路内でどのように扱われるべきかを示す明確な視覚的形状を持っています。

無極性のコンデンサは、2 本の平行な直線として描かれます。どちらの側もどちらのノードに接続してもよいため、図を読むときに方向を確認する必要はありません。このため、AC信号など、電圧の方向が変わる回路に適しています。

有極性コンデンサには、プラス (+) 側とマイナス (-) 側が明確に示されています。通常、一方のプレートは真っ直ぐですが、もう一方のプレートは湾曲しているか、明示的にマークされているように見えます。この部品を配置したり確認したりするときは、接続する前に自然と極性に注意が移ります。逆にすると、過熱、膨張、または完全な故障を引き起こす可能性があります。

これらの違いを一目で認識することは、損傷を防ぎ、回路が意図したとおりに動作することを保証するのに役立ちます。

シンボル規格間の違い

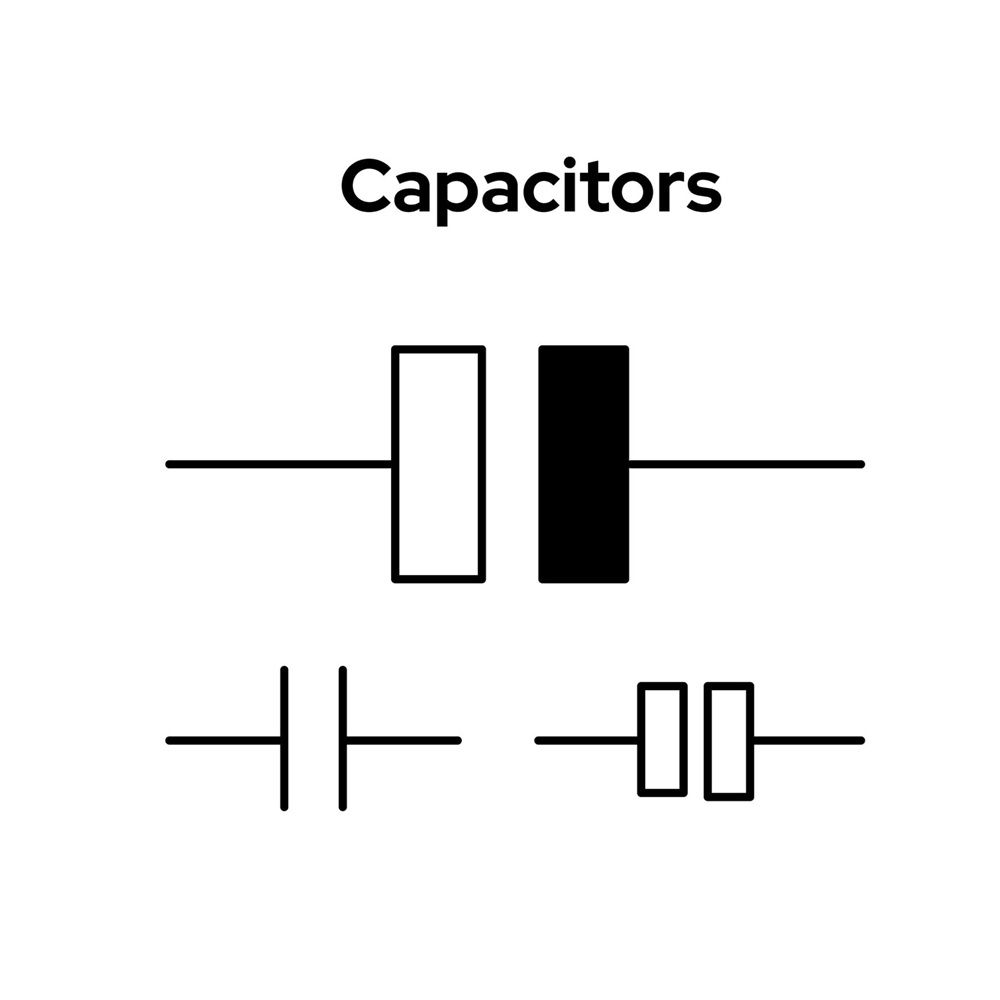

コンデンサのシンボルは、組織によって若干異なる描画スタイルが定義されているため、必ずしも同一であるとは限りません。一般的な参照先としては、国際電気標準会議 (IEC) と米国規格協会 (ANSI) の 2 つがあります。

図を比較すると、ある規格では 2 本の平行線が使用されているのに、別の規格では長方形のプレートが示されていることに気づくかもしれません。図面は変わりますが、機能と電気的役割は変わりません。

実際には、これは、読者が一時停止し、見慣れない形状を既知の機能と照合し、その後回路のトレースを続行する必要があることを意味します。これらのバリエーションに慣れると、ためらいが減り、スムーズな読書プロセスが保たれます。

特殊コンデンサの記号

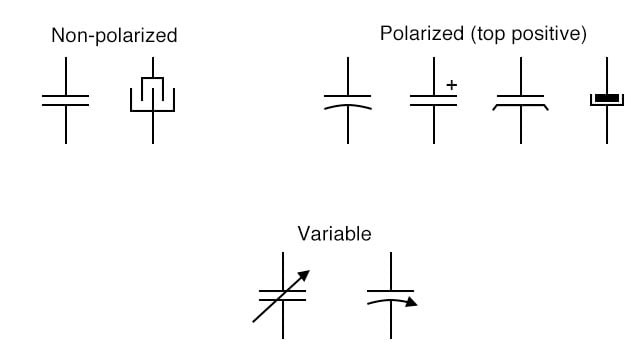

一部のコンデンサは調整または微調整できるように設計されており、そのシンボルにはこの動作を示す小さな視覚的な手がかりが含まれています。

可変コンデンサには記号を横切る矢印が付いており、動作中に静電容量が変更できることを示しています。回路を読み取ると、これは手動または機械的な調整が性能に影響を与えるポイントを示します。

トリマー コンデンサは似ていますが、余分な線またはマークが含まれており、大幅な変更ではなく、正確で小さな調整を示唆しています。これらは、精密なキャリブレーションが必要な場合によく使用されます。

これらの追加されたマークは、図に埋め込まれた簡単な指示のように機能します。早期に問題を発見すると、追加の説明を必要とせずにセットアップ、調整、トラブルシューティングを行うことができます。

コンデンサの極性の識別

有極コンデンサは特定の方向に取り付ける必要があり、この方向はオプションではありません。組み立て中、プロセスは通常、コンポーネント上の極性マーキングの位置を確認することから始まり、次にそれを回路基板上のマーキングと照合し、最後にはんだ付けまたは挿入の前に方向を確認します。これらの手順を省略すると、損傷の危険性が高まります。

一般的な有極タイプには、電解コンデンサやタンタル コンデンサなどがあります。正しく接続しないと、パフォーマンスが低下するだけではありません。内部損傷、回路動作の不安定、または完全な故障につながる可能性があります。極性を慎重に識別することで、回路の安全性と期待どおりの動作が維持されます。

コンデンサに極性がある理由

特定のコンデンサの内部構造により、極性が存在します。電解コンデンサでは、非常に薄い酸化物層がプレート間の絶縁バリアとして機能します。この層は、電圧が正しい方向に印加された場合にのみ形成され、安定した状態を保ちます。

回路を検討するとき、またはコンポーネントの取り付けの準備をするときは、この層が対称ではないことを認識することが重要です。電圧が逆になると、酸化物層が破壊され始めます。これにより漏れ電流が急速に増加し、コンポーネント内部に熱が蓄積します。

温度が上昇すると、コンデンサのケーシング内に圧力が発生する可能性があります。実際の状況では、これは膨らみ、漏れ、さらには破裂として現れる場合があります。正しい極性を維持すると、これらの影響が防止され、回路が安定した範囲で動作し続けます。

コンデンサの極性を識別する一般的な方法

メーカーは、取り扱いや取り付けの際に極性をすぐに識別できるように、目に見えるマーキングを追加します。通常のワークフローでは、接続を行う前に、コンポーネントをピックアップし、マーキングの位置を特定し、回路レイアウトと位置合わせすることが含まれます。

• 電解コンデンサ

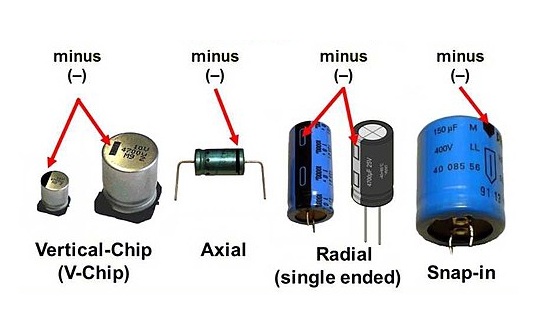

電解コンデンサは複数の視覚的手がかりを提供するため、工具がなくても迅速に確認できます。

多くの場合、リードの長さが最初にチェックされます。長いリードはプラス端子を示し、短いリードはマイナス端子を示します。コンポーネントが新しい場合、この違いは挿入時に簡単に見つかります。

ケースのマーキングにより 2 番目の確認が行われます。マイナス (-) 記号の印刷されたストライプは、マイナス側を明確に示します。ストライプのない反対側がプラス端子です。リードがトリミングされている場合や不明瞭な場合は、このマーキングが主な基準になります。

• タンタルコンデンサ

タンタル コンデンサには、よりシンプルですが非常に明確なマークが使用されています。

プラス記号 (+) または色付きのバンドがボディに直接配置され、プラス端子が示されます。配置中は、まずこのマーキングに注意を払い、次にボードとの位置合わせに注意を払う必要があります。これにより、コンポーネントが逆回転する可能性が減ります。

• 表面実装 (SMD) コンデンサ

表面実装コンデンサは、サイズが小さく、レイアウトがコンパクトであるため、綿密な目視検査が必要です。

SMDアルミ電解コンデンサの場合、角の面取りやカットがプラス側を示す場合が多いです。光の下で部品を回転させると、形状の違いが顕著になります。

SMD タンタル コンデンサの場合、プラス端子を示すためにバー マークが使用されます。このマーキングは通常、一方の端に配置されるため、配置時に慎重に一致させる必要があります。

• プリント基板 (PCB) のマーキング

通常、回路基板自体が正しい取り付けのためのガイドを提供します。

正のパッドの位置を示すために、プラス記号 (+) や影付き/塗りつぶし領域などの記号が含まれています。組み立て中に、コンポーネントのマーキングを PCB マーキングと位置合わせすることが、最終検証ステップとして機能します。

コンポーネントのマーキングと PCB インジケータの両方をチェックすることで、シンプルだが信頼性の高いプロセスが作成されます。この二重チェックのアプローチにより、接続エラーが大幅に減少し、一貫した安定した回路パフォーマンスが保証されます。

コンデンサケースのマークの読み方: 値とパラメータ

コンデンサケースのマーキングは、回路に配置する前にコンポーネントを選択して検証するために必要な重要なデータを提供します。コンデンサを取り扱うとき、プロセスは通常、良好な照明の下で部品を回転させ、印刷またはスタンプされたマークを見つけて、固定された順序で各値を読み取ることから始まります。最初に静電容量が特定され、次に電圧定格が続きます。精度が必要な場合は、公差がチェックされます。

これらのマーキングを順番に処理すると、推測に頼る作業が減ります。これにより、選択したコンデンサが回路要件に適合していることが保証され、性能や信頼性に影響を与える可能性のあるエラーが回避されます。

静電容量値のマーキング規則

静電容量は識別する主な値であり、通常は最初に読み取られます。基本単位はファラド (F) ですが、ほとんどのコンデンサではマイクロファラッド (μF)、ナノファラッド (nF)、ピコファラッド (pF) などの小さな単位が使用されます。コンポーネントの表面が小さいため、この情報を明確に適合させるためにいくつかのマーキング方法が使用されます。

一部のコンデンサでは、100µF や 10nF など、値が完全に印刷される直接マーキングが使用されています。これは変換する必要がなく、最も読みやすい形式です。

他のものでは、短いデコード手順を必要とする 3 桁のコードが使用されます。最初の 2 桁は基本数値を形成し、3 番目の桁は乗数として機能します。たとえば、「104」は 100,000 pF に変換され、100nF に相当します。このコードを読むときは、先に進む前に少し立ち止まって乗数を適用すると役立ちます。

4.7µF を表す 4u7 など、文字ベースの形式も表示される場合があります。この場合、小数点が文字に置き換えられるため、値が印刷しやすくなり、消えたり読み間違えたりする可能性が低くなります。

古いコンポーネントでは、値を表すために依然としてカラー バンドが使用されている場合があります。これらには、各色をチャートに一致させる必要があります。現在ではそれほど一般的ではありませんが、従来の機器には依然として存在する可能性があるため、それらを認識しておくと修理の際に役立ちます。

これらの形式を理解すると、繰り返し照合する必要がなく、迅速に識別できます。

定格電圧の識別

静電容量を確認したら、次のステップは、コンデンサの最大安全動作限界を定義する定格電圧を確認することです。

この値は通常、16V、25V、または 50V など、ケースに直接印刷されています。これを読むときは、設置前にその数値を予想される回路電圧と比較する必要があります。

必要以上に高い電圧定格のコンデンサを使用すると、安全マージンが追加されます。これにより、電気的ストレスが軽減され、熱の蓄積が制限され、一般に耐用年数が長くなります。ただし、動作電圧に近すぎる値を選択すると、電圧スパイクまたは変動時の故障のリスクが増加します。

公差の識別

許容差は、実際の静電容量が記載された値とどの程度異なるかを示します。これは、回路が正確なタイミングや安定したフィルタリングに依存する場合に重要になります。

公差は、多くの場合、静電容量値の近くに印刷された 1 文字のコードとして示されます。一般的な例としては、J (±5%)、K (±10%)、M (±20%) などがあります。このマークを読んだとき、それをパーセントの範囲にすぐに変換するのに役立ちます。

たとえば、K 許容差の 100µF コンデンサは、90µF ～ 110µF の間で変化する可能性があります。この範囲は汎用回路では許容できるかもしれませんが、より敏感な設計では問題が発生する可能性があります。

最終ステップとして公差をチェックすることで、コンポーネントが必要な値に適合するだけでなく、安定した動作に必要な精度レベルも満たしていることを確認します。

ブリッジ理論と応用

コンデンサの記号とマークを知ることは、実際の回路作業中に適用される場合にのみ役に立ちます。実際には、このプロセスには、コンポーネントを持ち上げ、そのマークを読み取り、方向を確認し、慎重に回路に配置することが含まれます。各ステップは前のステップに基づいて構築されるため、チェックをスキップすると、回避可能なエラーが発生することがよくあります。

組み立て中やトラブルシューティング中は、通常、注意が一定の順序で進みます。まず静電容量と定格電圧を確認し、次に極性を確認して、最後にコンポーネントを PCB レイアウトと一致させます。この順序に従うことで、ワークフローの一貫性が保たれ、間違いが減ります。

コンデンサの極性接続を誤る危険性

極性のあるコンデンサを間違った方向に接続すると、直ちに目に見える問題が発生します。電力が印加されると、内部構造が破壊され始め、コンポーネントに過剰な電流が流れ始めます。

電流が増加すると、コンデンサ内に熱が蓄積します。この熱はすぐに逃げることができないため、ケーシング内の圧力が上昇し始めます。実際の状況では、これは上部の膨らみ、物質の漏れ、または突然の破裂として現れることがあります。

影響はコンデンサにとどまりません。コンポーネントに障害が発生すると、電圧降下、不安定な信号、または短絡が発生し、回路全体が混乱する可能性があります。より深刻な場合、特に高出力設計の場合、故障により火災の危険が生じる可能性があります。

回路に電力を供給する前に簡単なチェックを行い、プラスとマイナスの位置合わせを視覚的に確認することで、これらの結果を防止し、コンポーネントと周囲のシステムの両方を保護します。

実用的なツールとテクニック

実際の動作条件では、コンデンサのマークが必ずしも鮮明であるとは限りません。印刷された値は薄くなる可能性があり、小さなコンポーネントは読み取りにくい場合があります。このような場合、簡単なツールと注意深く検査することで、設置前に正しい情報を確認できます。

多くの場合、最初に使用されるツールはマルチメーターです。静電容量モードに設定すると、実際の値を測定し、それが予想範囲と一致するかどうかを確認できます。テスト中に、プローブを接続して読み取り値を観察することで、コンポーネントを配置する前に迅速な検証手順を実行できます。

データシートを参照すると、さらに確実性が高まります。目に見えるマークをメーカーの文書と照合することで、定格、極性インジケータ、および安全な動作限界を確認することが容易になります。この手順は、馴染みのないコンポーネントを扱う場合に特に役立ちます。

綿密な目視検査によっても、信頼できる手がかりが得られます。リードの長さ、ケースのマーキング、または表面のインジケーターをチェックすると、印刷された文字が不明瞭であっても、極性が判明することがよくあります。光の下でコンポーネントを回転させ、さまざまな角度から見ると、かすかなマークが見やすくなります。

これらの方法を組み合わせて使用​​すると、単純な検証ルーチンが作成されます。このアプローチにより、精度が向上し、手戻りが軽減され、組み立て後の回路の安定した動作がサポートされます。

結論

コンデンサの記号、極性マーク、およびケースコードを理解すると、回路の読み取り、組み立て、トラブルシューティングがより正確かつ安全になります。静電容量、電圧定格、許容差、端子の向きを正しく特定することで、故障のリスクが軽減され、安定した回路性能を維持できます。この知識を注意深く検査し、簡単な検証ツールと組み合わせることで、実際の電子作業におけるコンポーネントの適切な配置と信頼性の高い動作がサポートされます。
