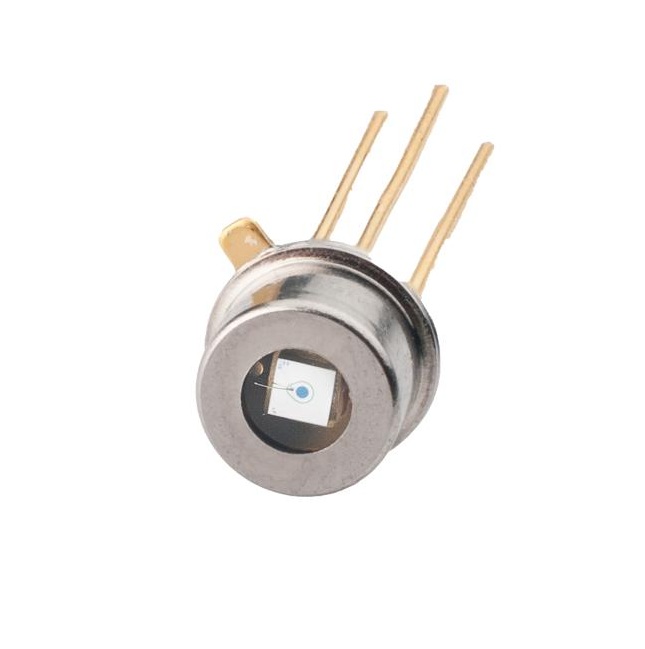

ダイオード完全ガイド: 動作、種類、用途

ダイオードは、電流の方向を制御し、多くの重要な回路機能をサポートする基本的な半導体デバイスです。それらの構造、シンボル、バイアス動作、パッケージング、材料の種類、内部設計はすべて、さまざまなアプリケーションでのパフォーマンスに影響します。整流やスイッチングから電圧保護、信号配線、照明に至るまで、ダイオードは依然として単純な電子システムと高度な電子システムの両方で広く使用されています。それらの動作と違いを理解することは、部品の選択、回路設計、および実際の使用を改善するのに役立ちます。

カタログ

ダイオードの概要

ダイオードは、電流の流れの方向を制御する半導体デバイスです。実際の使用では、一方通行のように動作します。正しい方向に接続すると電流が流れやすくなります。接続を逆にすると、電流が遮断されるか、非常に小さなレベルに減少します。

回路を扱うとき、プロセスは通常、電力を供給する前にダイオードの方向を確認することから始まります。このステップは、ダイオードがどのように配置されているかに応じて、通常の動作を可能にするか、電流を完全に停止するかのいずれかを行うため、重要です。この単純な動作により、ダイオードは多くの電子設計において重要なコンポーネントになります。

内部構造と端子

ダイオードは小さな半導体チップから作られ、保護ケース内に封止され、接続用の 2 本の外部リードが付いています。これら 2 つのリードは交換できないため、これらを正しく識別することはセットアップ プロセスの一部です。

端子はアノードとカソードと呼ばれます。アノードは P 型領域に接続され、カソードは N 型領域に接続されます。コンポーネントを保持するとき、片面には陰極を示す帯または縞模様のマークが付いていることがよくあります。このマーキングは通常、ダイオードを回路に配置する前に最初にチェックされます。

これら 2 つの領域の間には、電流の動作が制御されるアクティブ領域である P-N 接合があります。

P-N 接合が電流を制御する仕組み

P-N 接合により、電流がダイオードを通過できるかどうかが決まります。電圧が順方向（アノードがカソードよりも高い電位に接続される）に印加さ​​れると、内部障壁が減少し、電流が接合部を流れることが可能になります。

逆方向に電圧を印加するとバリアが増加します。これにより、電流の大部分がブロックされ、非常に小さな漏れ電流のみが通過します。テストまたはトラブルシューティング中に、ダイオードを逆にして電流が流れないことを観察するのが、正しい動作を確認する一般的な方法です。

この制御された伝導は、整流 (AC から DC への変換)、回路保護、スイッチング、信号整形などの重要な機能をサポートします。

ダイオードの記号と回路用途

回路図では、ダイオードの記号は内部構造と接続方向を反映しています。この記号は、線の方向を指す三角形を示しており、三角形はアノードを表し、線はカソードを表します。

回路図を読むとき、通常のアプローチは、電流がどのように流れるかを理解するために三角形の方向をたどることです。回路を構築する前に、この方向が物理的なダイオードのマーキングと一致し、カソードのストライプがシンボルの線と一致していることを確認します。

シンボル、構造、電流の動作を明確に理解すると、図を読みやすく、コンポーネントを正しく配置し、組み立て中の配線エラーを回避することが容易になります。

2026 年に向けたダイオードのパッケージング規格と材料の進化

ダイオードのパッケージング規格の開発と実装は、その有効性、設置プロトコル、および熱管理特性に直接影響します。エレクトロニクス産業の形を変える技術進歩に伴い、ダイオードのパッケージング部門は、2026 年までに最先端の材料とアプリケーション固有の機能強化を採用すると予想されています。新たなパターンは、表面実装デバイス (SMD) がコンパクトな電子レイアウトの中心であり続けることを示していますが、スルーホール パッケージは、その回復力と上昇した電力レベルを管理する能力により、産業環境で引き続き繁栄し続けています。

包装の種類

ダイオードのパッケージング オプションは、現代のエレクトロニクスの多面的な要求を満たすために細心の注意を払って設計されています。

• 低電流整流器用の DO-41 や高出力デバイス用の TO-220 などの一般的なバリエーションを含むスルーホール パッケージは、その構造的耐久性と大幅な放熱機能で高く評価されています。

• DO-35 のようなガラスケース入りパッケージは信号ダイオードに対応しており、アナログ アプリケーション内で正確な低電力信号を処理するのに独自に適しています。

• ダイオードアレイ用のコンパクトな SOT-23 や表面実装整流器用の SMA パッケージなどの SMD パッケージは、スペース効率の高いプロファイルと自動組立プロセスとの互換性により、家庭用電化製品をリードしています。

表面実装パッケージ設計

最新のダイオードのパッケージングは、多様な電子機器全体のシームレスな統合を促進する、小型化された高密度の輪郭を強調しています。

• MELF パッケージなどの改良された SMD 設計はコンパクトなデバイスをサポートし、大量生産の小型電子製品に広く使用されています。

• ミニブリッジ整流器は、ポータブル医療機器、ウェアラブル技術、IoT アプリケーションに適した革新的な構成を例示し、厳しいスペース制限に対処します。

• GBU シリーズなどの高効率ブリッジ整流器は、再生可能エネルギー プラットフォームや無停電電源システムに不可欠な AC/DC 変換プロセスを促進します。

SMD ベースの構成への継続的な移行は、自動化プロセス内で繰り返しの組み立て精度を必要とするエレクトロニクスに対する需要の増大と密接に関係しています。特に航空宇宙や大型機械などの分野では、機械的振動、極端な温度、高電圧ストレスに対する耐性が優れているため、工業規模の性能はスルーホール設計に依存することがよくあります。

素材と機能のアップグレード

ダイオードの開発は、熱処理、耐久性、全体的な効率の向上に引き続き重点を置いています。新しい材料アプローチは、デバイスの温度を安全な制限内に保ちながら、より高い電流レベルをサポートすることを目的としています。これらの改善により、コンパクトで高出力のシステムにおいて安定したパフォーマンスを維持することができます。

複合層や強化された熱経路などの先進的な素材により、熱放散が向上します。これらの設計は、特に要求の厳しい環境において、内部応力を軽減し、コンポーネントの寿命を延ばします。電力密度が増加するにつれて、より優れた熱制御が重要な要件になります。

保護コーティングも重要な役割を果たします。耐湿性と耐酸化性の層は、過酷な条件下でもダイオードの性能を維持します。これらのアップグレードは、産業、自動車、屋外アプリケーションにおける長期的な信頼性をサポートします。

環境への配慮も材料の選択に影響を与えます。リサイクル可能な金属と衝撃を軽減したカプセル化の使用により、持続可能性の目標がサポートされます。これらの変化は、環境に優しい電子部品に対する需要の高まりと一致しています。

用途拡大における包装規格

最新のアプリケーションでは、新たな電気的および環境的需要に適応するためにダイオードのパッケージングが必要です。パッケージングは​​、もはやサイズと取り付けだけでなく、特定の動作条件下でのパフォーマンスも考慮します。

通信ネットワークなどの高周波システムでは、ダイオード パッケージは干渉を低減し、信号の完全性を維持する必要があります。コンパクト設計で安定した電気特性を実現し、確実な信号処理をサポートします。

電気自動車などの電力を大量に消費するシステムでは、パッケージングは​​高電流と高熱レベルに対応する必要があります。安全で効率的な動作を保証するには、強力な熱管理と耐久性のある構造が必要です。

業界全体で、信頼性、効率性、長寿命を兼ね備えたパッケージのニーズが高まっています。これらの進化する標準は、ダイオードが一貫した安定した性能をサポートしながら、最新のシステムの要求を満たすのに役立ちます。

ダイオードの動作原理

ダイオードの動作は基本的に半導体物理学に根ざしています。その本質は、正確な制御と方向性で電流の流れを巧みに管理する構造である P-N 接合にあります。このメカニズムを理解すると、整流器から複雑な信号処理システムに至るまで、その幅広い用途が明らかになります。

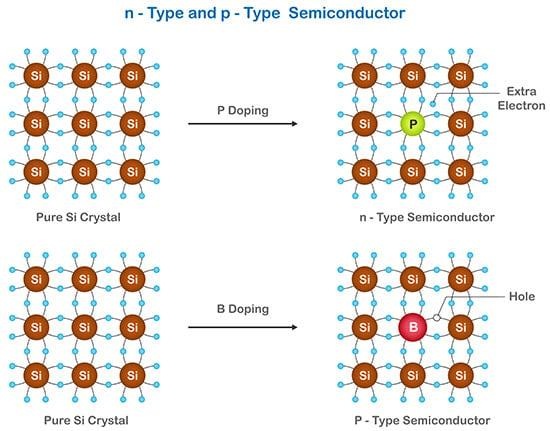

半導体ドーピングと電荷キャリアのダイナミクス

• N型ドーピングと電子移動度

N 型ドーピングにより、純粋なシリコンにリンなどの元素が導入され、主な電荷キャリアとなる過剰な自由電子が生じます。これらの電子は結晶格子に軽く結合されており、電気伝導に適した優れた移動性を実現します。それらの動作は現代のエレクトロニクスの基礎として機能し、電流の流れの微調整を可能にします。

カスタムドーピングを使用して N 型領域を調整し、導電性を向上させ、ダイオードのスイッチングを改善します。このアプローチは、正確な性能を必要とする高速ロジック回路や電力コンバータなどの複雑なデバイスにおける信頼性の高い動作をサポートします。

• P型ドーピングとホール形成

P 型ドーピングでは、ホウ素原子がシリコン内に組み込まれ、原子構造から電子を除去して「正孔」を作成します。これらの正孔は正電荷キャリアとして機能し、隣接する領域から電子を積極的に引き込んで空隙を埋めます。電子と正孔の間のこの動的相互作用は、電気伝導に必要な経路を確立します。

フォトダイオードなどの技術応用は、P 型材料の導電率ダイナミクスを利用して成功します。このようなデバイスでは、入射光が電子の動きを刺激し、比例電流を生成します。これは、太陽電池における高精度の光検出とエネルギー捕捉の基礎となる原理です。

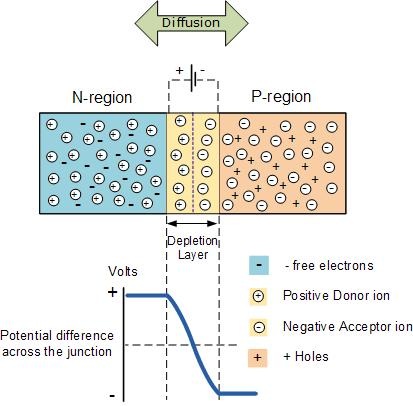

枯渇領域

• 空乏領域の形成

P 型と N 型の半導体材料を結合して P-N 接合を形成すると、電子と正孔がそれらの界面で再結合します。この再結合により、近くの自由電荷キャリアが除去され、移動キャリアのない領域である空乏領域が形成され、通常の状態では効果的に障壁として機能します。

空乏領域は規制チェックポイントとして機能し、無制限の電流の流れを抑制して安定性を維持します。電流の流れの不一致をブロックする機能は、敏感なコンポーネントを保護するのに役立ち、偶発的なサージや不規則な電気活動による損傷を防ぐのに役立ちます。

• 外部バイアス下の動的動作

空乏領域は、外部電圧を受けると変形的な挙動を示します。この領域を調整すると、ダイオードが方向性レギュレータとしての決定的な役割を果たし、印加されたバイアスに基づいて電流の流れを許可または遮断できるようになります。

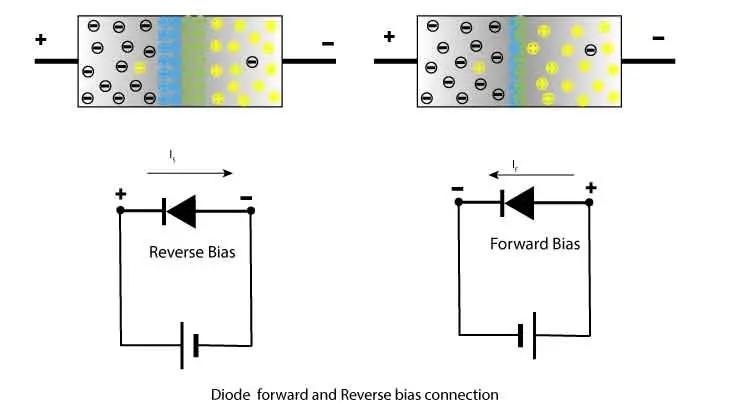

ダイオードのバイアスモード

• 逆バイアスと絶縁効果

逆バイアスを適用するには、ダイオードのアノード (P 側) に対して正の電圧をダイオードのカソード (N 側) に接続します。これにより、電荷キャリアが接合部から遠ざけられ、空乏領域が拡大してその絶縁特性が強化され、電流の流れが効果的に停止されます。

逆バイアス動作は、絶縁または逆流に対する耐性が必要な回路設計において戦略的な役割を果たします。たとえば、サージ抑制器はこの特性を利用して、電力変動時の破壊的な逆電流から繊細な電子システムを保護します。

• 順バイアスと伝導活性化

アノードがカソードに対して正に帯電すると、順バイアスが実現されます。この印加電圧はダイオードの固有障壁 (シリコン ダイオードでは通常約 0.7 V) を克服し、N 側からの電子が P 側の正孔と再結合できるようにします。これらのキャリアが接合部を横切ると、電流の流れが引き起こされます。

順方向バイアスの予測可能な活性化閾値は、特定の圧力レベル下でのダムの制御された解放を反映しています。このような信頼性は、回路内のエネルギー調整に最適であり、高精度が要求されるバッテリー充電器やパワーアンプなどのシステムでの合理的な動作を保証します。

ダイオードは、電源用の AC から DC への変換から自動車エレクトロニクスの保護剤としての機能まで、無数のテクノロジーの動作を支えています。その膨大な機能は、半導体工学の洗練さと適応性を強調します。

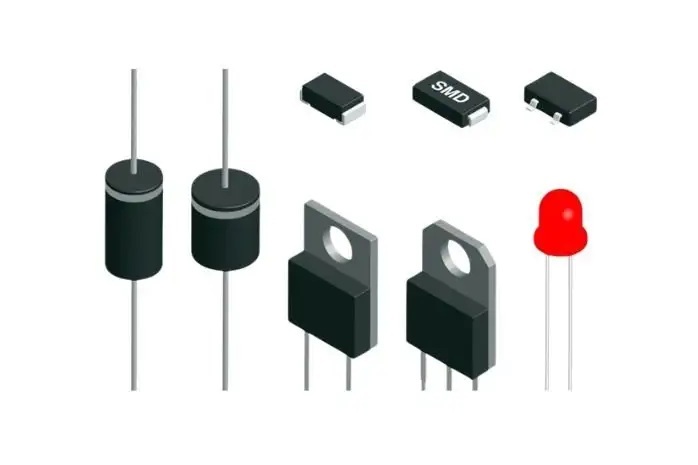

2026 年のダイオードの種類とその応用

半導体材料別

• シリコンダイオード

シリコン ダイオードは、順方向電圧降下が約 0.7V であるため、整流アプリケーションにとって堅牢な選択肢であると考えられています。さまざまな動作条件下で安定した性能を保証するため、家庭用電化製品や産業オートメーションなどの分野の電源設計に適しています。シリコンは妥当なコストで入手可能であり、その信頼性の高い電気的特性と相まって、将来のテクノロジーでの継続的な使用が保証されます。その永続的な存在は、機能性、手頃な価格、進化するシステム全体への適応性の間で提供されるバランスに由来しています。

• ゲルマニウムダイオード

ほとんどの主流の用途では徐々にシリコンに置き換えられていますが、ゲルマニウム ダイオードは、特に低電圧システムにおいて特殊な役割を維持しています。順方向電圧降下が約0.3Vと低いため、オーディオ回路などの精度重視のアプリケーションで優位性が得られます。洗練された音質に貢献し、電気的干渉を最小限に抑えることで、ゲルマニウム ダイオードは、高忠実度オーディオ ソリューションやその他のニッチでありながら要求の厳しいアプリケーションに取り組むエンジニアに深く共鳴します。

• 炭化ケイ素 (SiC) および窒化ガリウム (GaN) ダイオード

SiC や GaN などの材料はパワー エレクトロニクスの分野を再定義しており、優れた熱管理、高いエネルギー効率、信頼性の高いシステム パフォーマンスを提供します。これらの特性を活用して、SiC および GaN ダイオードは、電気自動車の充電インフラストラクチャや 5G ネットワークの通信システムなど、需要の高いアプリケーションで使用されています。その有用性は、エネルギー損失を最小限に抑えながら高い熱応力下でも動作できる能力にあり、エンジニアがイノベーションの限界を押し広げ、エネルギー利用のパラダイムを徐々に変えるコンパクトでグリーンなエネルギー システムを開発できるようになります。

物理的な設置による

• スルーホールダイオード

高電力システムで好まれているスルーホール ダイオードは、目に見える回復力を提供し、一貫した寿命と信頼性の高い動作が要求されるシナリオに適しています。物理的に大きなセットアップにより熱放散が強化され、大電流モータードライバーや発電所制御システムなど、温度に敏感なアプリケーションで効果的です。さらに、現場でのメンテナンス中に簡単に交換できるため、特にミッションクリティカルな産業システムにおいて、実用的な重要性が高まります。

• 表面実装デバイス (SMD) ダイオード

SMD ダイオードは、自動組立ラインとの調和のとれた統合を目的に設計されており、電子小型化への現代の傾向を促進します。そのコンパクトな設計はウェアラブルや車載センサーなどの業界の基礎となっており、高密度で効率的なレイアウトを可能にします。SMD ダイオードは、自動プロセスを通じて生産コストを合理化することで、エンジニアが最先端技術のペースの速い要求にシームレスに適応する複雑なパフォーマンス重視の設計を作成できるようにします。

内部設計による

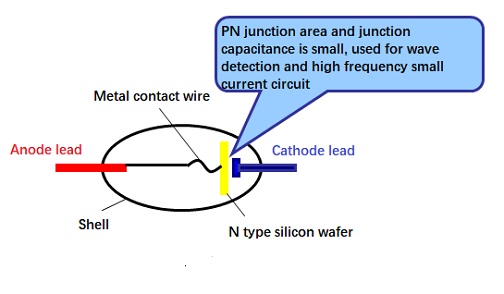

• 点接触ダイオード

低い接合容量を特徴とするポイントコンタクトダイオードは、正確な性能が最重要となる高周波信号アプリケーションに優れています。衛星通信およびレーダー システムにおけるその貢献は、超高速で信号の完全性を維持する能力から生まれます。その単純な構造は、現代のテクノロジーが要求する高度な信号処理フレームワークを進化させる役割を担っていません。

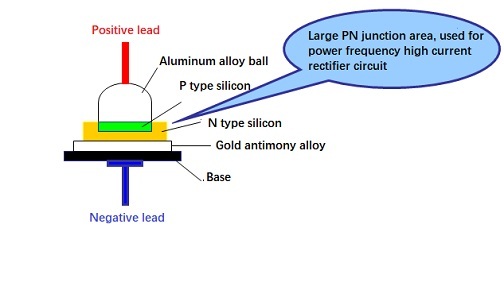

• 表面接触ダイオード

高電流処理用に設計された表面接触ダイオードは、厳しい条件下でも優れた回復力を発揮します。工業グレードのコンバータや無停電電源装置の整流タスクがエンジニアの間で好まれるのは、大きな電気負荷下でも安定したパフォーマンスが得られるためです。これらは、商用 HVAC セットアップや高度な製造機械などの堅牢な環境で重要な役割を果たします。

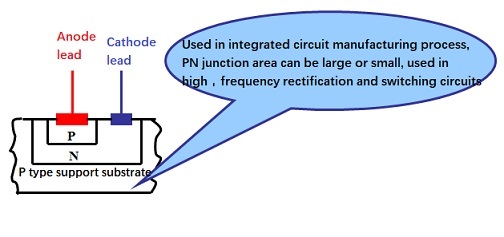

• プレーナダイオード

プレーナー ダイオードの背後にある均一な製造プロセスにより、優れた性能の一貫性が実現され、精密エンジニアに好まれるツールとして注目されています。航空宇宙ナビゲーション システムや診断用医療機器に使用されているプレーナー ダイオードは、厳しい条件下でも信頼性の高い性能を保証します。また、その精度と安定性により、高度な科学機器など、厳しい動作公差を優先する業界にとっても不可欠なものとなっています。

用途別

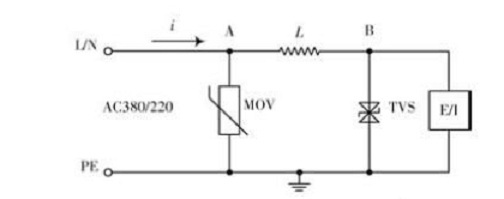

• TVS ダイオード (過渡電圧抑制器)

TVS ダイオードは監視員として機能し、雷による強力なサージなどの過渡現象から敏感な電子機器を迅速に保護します。これらのダイオードは、自動車システム、通信ネットワーク、複雑な家庭用電化製品などの重要な領域に不可欠であり、デバイスの性能を安定させながら修復不可能な損傷を防ぎます。たとえば、電気自動車の充電ステーションに TVS ダイオードを導入すると、予測不可能な天候における回復力が強化され、ユーザーに安心感が提供されます。

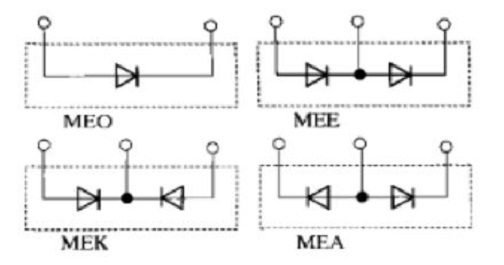

• 超高速リカバリダイオード

超高速リカバリ ダイオードは、インバータ回路や無停電電源アプリケーションでのエネルギー損失を削減するために不可欠です。スイッチングイベントから迅速に回復する能力により、太陽光発電などの再生可能エネルギーシステムの進歩が加速しました。これらのダイオードは、エネルギー変換効率を向上させることで、持続可能な未来に向けたクリーンで環境に優しいエネルギー ソリューションの開発において重要な役割を果たします。

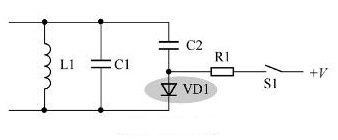

• スイッチングダイオード

スイッチング ダイオードは、シームレスで正確な電気通信を可能にするものとして認識されており、高周波信号ルーティング用に設計されたシステムで確実に動作します。そのアプリケーションは、IoT テクノロジー、リアルタイム分析、デジタル通信デバイスなどの分野にわたって拡大しています。機能を超えて、最新のデバイスの増大する相互接続要求に適合する能力により、データ集約型環境におけるバックボーンとしての役割が確立されます。

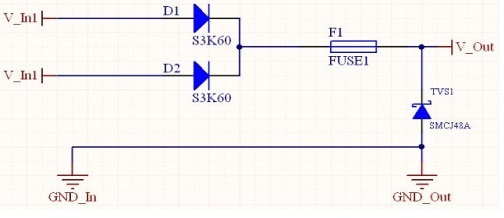

• ファストリカバリダイオード

ファストリカバリダイオードは、DC-DC変換アプリケーション内の逆電流シナリオに対する堅牢な保護を提供し、悪条件下でも電力システムの動作耐久性を保証します。エンジニアは、障害による損傷を防ぐ機能を備えているため、これらの機能を航空宇宙制御環境や医療機器などの重要なシステムに統合します。ストレス下での信頼性は、失敗が許されない設計にとって資産となります。

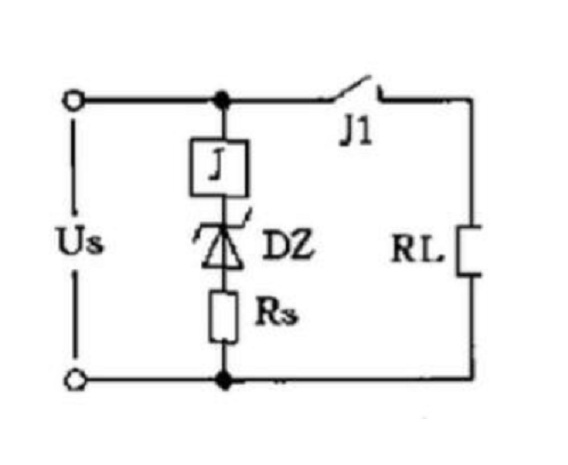

• ツェナーダイオード

ツェナー ダイオードは逆降伏モードで確実に動作し、高精度機器や複雑な回路に対して優れた電圧安定化を実現します。ロボット システム、センサー、実験装置などのツールに組み込まれているこれらのダイオードは、一貫した正確な出力に不可欠な細心の注意を払った電圧調整を可能にし、信頼できる制御環境を作り出します。

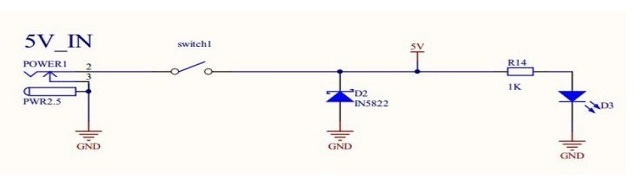

• ショットキーダイオード

ショットキー ダイオードは、低エネルギー損失と並外れた速度を組み合わせる比類のない能力で知られています。これらのダイオードは、太陽電池、急速充電構成、エネルギー回収モジュールなどのエネルギー効率の高いシステムに統合されており、エネルギーの持続可能性に対する増大する懸念に対処します。多くの場合、それらを含めることで、技術効率と環境意識に対する幅広い要望に応える次世代の設計につながります。

• 整流ダイオード

整流ダイオードは交流を直流に変換する基盤として、さまざまな産業に不可欠な実用的な機能を果たします。その信頼性の高いパフォーマンスは、電源アダプター、大規模充電器などのアプリケーション、および業界全体の電力網を維持する上での重要な役割で実証されています。中断のない電力の流れを確保することで、整流ダイオードは静かな自信を持って動作上の課題に対処します。

ダイオードの比較: 特性と用途

ショットキーダイオードと標準シリコンダイオードの比較

ショットキー ダイオードには、順方向電圧降下が通常約 0.4V と低減されているという明確な利点があり、これは標準的なシリコン ダイオードで見られる約 0.7V の降下と比べて遜色ありません。この電圧の低下により、特に最適化されたエネルギー転送が要求される回路において、エネルギー効率の向上と消費電力の低減に貢献します。さらに、高速スイッチング機能により、スイッチング モード電源内の電力整流などの高周波動作に最適です。それにもかかわらず、逆漏れ電流の増加には制限があり、漏れ損失を最小限に抑えることを優先する回路には理想的です。

比較すると、標準的なシリコン ダイオードは逆阻止性能に優れており、産業用電力システムで使用されるブリッジ整流器など、より高い逆電圧耐性が必要なアプリケーションに推奨されるオプションです。極端な条件下での安定性は、温度と動作の一貫性が重要なシナリオでの価値を高めます。

設計上の考慮事項では、熱管理とエネルギー効率などの複雑な要素が検討されることがよくあります。

たとえば:

• 太陽光発電システムでは、ショットキー ダイオードは、過度の熱を心配することなくエネルギー伝達を最適化する能力で際立っていることがよくあります。

• ただし、高逆電圧条件下で動作する場合は、工業環境における優れた温度安定性と信頼性により、標準シリコン ダイオードが好まれる場合があります。

コンポーネントを選択するための慎重なアプローチには、実際のシナリオでの回路の動作を深く把握し、各ダイオード タイプに特有のトレードオフを理解することが必要です。

TVS 対 ESD 保護ダイオード

過渡電圧抑制 (TVS) ダイオードは、落雷や誘導負荷サージなどの現象によって引き起こされる過酷な高エネルギー過渡現象から電子回路を保護するために意図的に設計されています。高速電圧クランプ機能は重要なシステムコンポーネントを保護し、動的な電圧変動にさらされる配電ネットワークや自動車エレクトロニクスに不可欠なものとなっています。

対照的に、静電気放電 (ESD) 保護ダイオードは、低静電容量設計に対応し、USB ポート、HDMI 接続、その他の高周波端子などの敏感な電気インターフェイスに信頼性の高い防御を提供します。これらのコンポーネントは、動作の完全性を損なう可能性のある静電気放電の軽減に優れており、人間とデバイスの相互作用が頻繁に行われる環境に最適です。

高い感度が必要なデバイスを扱う場合:

• マルチメディアエレクトロニクスは、超低クランプ電圧を備えた ESD ダイオードの恩恵を受け、繊細な集積回路を劣化させる可能性のあるわずかな電圧スパイクのリスクを軽減します。

• 環境妨害にさらされることが多い屋外設置では、過酷な条件下でも完全な動作回復力を保証する TVS ダイオードの堅牢な保護が必要です。

多くの場合、意思決定は厳密なストレス テストと予測信頼性評価に基づいて行われるため、システムはダイオードの選択をプロジェクトの運用上の現実に合わせることができます。

LED とレーザー ダイオード

発光ダイオード (LED) は、汎用照明、電子ディスプレイ、信号インジケーターなどの用途に適した広域スペクトルの非コヒーレント光を放射します。そのエネルギー効率、費用対効果、長寿命はさまざまな業界に反響を呼び、民生用テクノロジーや産業システムにおけるその卓越性を確固たるものとしています。

対照的に、レーザー ダイオードは、光ファイバー通信、バーコード スキャン、医療機器など、正確な光操作が必要な用途に適した、細かく集束されたコヒーレント ビームを提供します。高い出力密度を達成できるため、精度と強度が最重要視される状況では不可欠です。

導入に関する主な実際的な考慮事項:

• LED は住宅照明に広く利用されており、均一な光分散と長期間の動作期間にわたる信頼性の高い性能により選ばれています。

• レーザー ダイオードは、特にビーム アライメントが重要な光通信システムでは、設置時に細部に注意を払う必要があります。小さな変動は伝送効率と信頼性に影響を与える可能性があります。設計時には、校正の課題と環境条件を考慮する必要があります。

これらのテクノロジーは補完的であり、それぞれが最新の電子システム内で特定の役割を果たします。これらを組み込む成功は、多くの場合、技術的な理解だけでなく、ユーザー中心のニーズや環境との相互作用についての洞察からもたらされます。

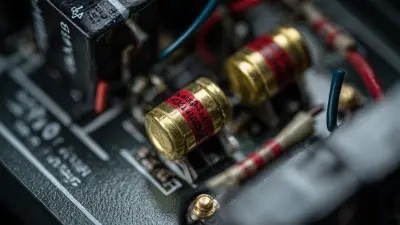

ダイオードの現代の応用

2026 年においても、ダイオードはその比類のない効率と信頼性により、幅広い電気および電子アプリケーションにわたって多用途の役割を果たし続けます。最新のテクノロジーがますます複雑になるにつれて、ダイオードは新たな課題に対処し、性能の向上を実現するために進化しています。それらのアプリケーションを詳しく調べると、その技術的なメリットが明らかになるだけでなく、次世代デバイスでの使用を改善するための実用的な視点も得られます。

整流 - AC から DC への変換

ダイオードは、交流 (AC) を直流 (DC) に変換する整流回路に不可欠です。DC 電源は、安定した一貫した電力供給に依存するラップトップ、充電器、LED ドライバーなどのデバイスを実行するための基礎です。従来のブリッジ整流器は依然として基礎的なものですが、高速リカバリ ダイオードや炭化ケイ素 (SiC) 整流器などの進歩により、熱損失が低減され、高周波シナリオでの安定性が向上した優れたエネルギー変換への道が開かれています。

• 整流効率を向上させるために、ソーラーパネルと風力タービンに高度なダイオードが使用されています。これらのダイオードは漏れ電流を最小限に抑え、電圧耐久性を向上させ、エネルギー輸送を最適化します。

• 実際のアプリケーションでは、適切なダイオードの選択には、動的性能の要求に合わせて順方向電圧降下、逆回復時間、熱特性などの要素のバランスを取る必要があることが実証されています。

信号ルーティングとロジック設計

ダイオードは、現代のマイクロエレクトロニクスにおける電気信号のルーティングと論理演算のサポートに優れています。方向に敏感な動作により、マイクロプロセッサ、通信モジュール、データ ストレージ デバイスなどの主要テクノロジーに不可欠な正確な信号制御が可能になります。

• トンネル ダイオードやショットキー ダイオードなどの強化されたダイオード テクノロジにより、超高速応答が可能になり、無線通信やブロードバンド ネットワークなどの高速システムに不可欠なものになっています。

• ユニークなダイオード特性により、複雑な回路へのスムーズな統合がサポートされます。これにより、さまざまな条件下でも信頼性の高い動作を実現できます。

電圧保護とクリッピング回路

電圧スパイクが発生しやすいデバイスでは、クリッピング回路による損傷を防ぐためにダイオードが使用されます。ツェナー ダイオードまたは過渡電圧抑制 (TVS) ダイオードは、このようなシステムの標準コンポーネントであり、電圧を安定させ、敏感なハードウェアを保護します。

• クリッピング回路は、オーディオ システムや産業用センサーのコンポーネントを破壊的な電圧サージから保護するのに役立ちます。

• ダイオード設計の進歩により、より高いサージ電流を管理できるコンパクトでありながら弾力性のあるバリアントが導入され、ロボットや自動車システムなどの業界に堅牢なソリューションを提供します。

たとえば、自動車工学では、ダイオードは点火サイクル中の過渡過電圧からエンジン制御システムを保護します。実際の成功は、これらのダイオードを正確に配置して校正し、高エネルギーのスパイクを効果的に管理できるかどうかにかかっています。

モーターの逆電圧保護

モーターやソレノイドで頻繁に使用されるフリーホイール ダイオードは、逆電圧に関連するリスクを軽減します。これらの現象は一般に、誘導回路の突然のシャットダウンまたは過渡状態中に発生し、重大な課題を引き起こします。

• 高速シリコン ダイオードと窒化ガリウム (GaN) ダイオードは最先端のソリューションを代表し、高電圧で急速に変化する環境での耐久性を強化します。

• 数十年にわたるモーター コントローラー設計の専門知識により、負荷慣性、動作周波数、周囲温度などの要素に合わせて微調整されたフリーホイーリング ダイオードのカスタム実装が可能になります。

このようなカスタマイズされたアプリケーションは、動的な産業環境で永続的で信頼性の高いパフォーマンスを提供するために、運用上の微妙な違いを考慮することの重要性を示しています。

照明技術

特殊なダイオード、特に発光ダイオード (LED) と有機 LED (OLED) は、現代の照明システムにおいて重要な位置を占めています。その用途は、基本的な表示灯から複雑なディスプレイ、自動車やスマート インフラストラクチャなどの最先端分野での効率的な照明まで多岐にわたります。

• 優れたカラーコントラストと超薄型フォームファクターを備えた OLED テクノロジーは、家庭用電化製品やビジュアル ソリューションにおけるダイオードの変革能力を実証しています。

• 自動車のイノベーションでは、アダプティブ ヘッドライト システムの LED の進歩を利用することがよくあります。順バイアス LED を採用することで、エンジニアは電力消費量の削減と夜間走行時の安全性能の向上を実現しました。

エネルギー効率の高い照明、インテリジェントなデザイン、自律技術などのトレンドを推進し、民生用と産業用の両方のアプリケーションの未来を形作る上でのダイオードの役割。

結論

ダイオードは、制御された電流の流れ、信頼性の高いスイッチング動作、およびさまざまな種類の回路の保護を提供するため、エレクトロニクス分野で依然として不可欠です。ダイオードの構造、動作、パッケージング、材料の選択、およびアプリケーション固有のタイプを明確に理解することは、より優れた設計とより安全なシステム性能をサポートするのに役立ちます。電子システムが小型化、効率化、専門化するにつれて、ダイオードは電力変換、信号制御、回路保護、最新のデバイス設計において重要なコンポーネントであり続けています。

よくあるご質問[FAQ]

1. ダイオードを簡単に説明すると?

ダイオードは、一方向に電流を流し、逆方向に電流を止めるデバイスです。これは電気の一方通行の経路のように機能し、正しく接続されている場合は流れを許可し、逆に接続されている場合は流れを遮断します。

2. 現在一般的に使用されているダイオードの種類は何ですか?

いくつかのタイプのダイオードが現代の回路で広く使用されています。整流ダイオードは電力変換に使用され、ツェナー ダイオードは安定した電圧の維持に役立ち、ショットキー ダイオードは効率を向上させ、LED は光を生成し、TVS ダイオードは電圧スパイクから回路を保護します。

3. ショットキー ダイオードはどのようにして認識できますか?

ショットキー ダイオードは、順方向電圧降下が低いことで識別できます。テストすると、通常は約 0.15V ～ 0.45V の値を示します。標準的なシリコン ダイオードは通常、約 0.6V ～ 0.7V のより高い降下を示します。

4. ダイオードの製造にはどのような材料が一般的に使用されますか?

ほとんどのダイオードは安定した性能を提供するシリコンで作られています。ゲルマニウムは低電圧アプリケーションで使用され、炭化ケイ素や窒化ガリウムなどの材料は高出力および高効率システムで使用されます。

5. 回路内でダイオードはどのような役割を果たしますか?

ダイオードは、さまざまな方法で電流の流れを制御するために使用されます。AC を DC に変換し、逆接続から回路を保護し、一部の設計で電圧を安定に保ち、通信回路の信号を整形します。
