オーム抵抗器の説明: 動作、用途、および選択ガイド

オーミック抵抗は、安定した抵抗を提供し、印加電圧に応じて電流が直接変化するオームの法則に従う基本的な回路コンポーネントです。予測可能な線形動作により、単純な電子システムと高度な電子システムの両方での正確な回路設計、テスト、トラブルシューティングがサポートされます。オーム抵抗器は、通常の動作条件下で信頼性が高く一貫した回路性能を維持するのに役立つため、電流制御や電圧分割から信号調整や電力管理に至るまで、広く使用されています。

カタログ

オーム抵抗器とは何ですか?

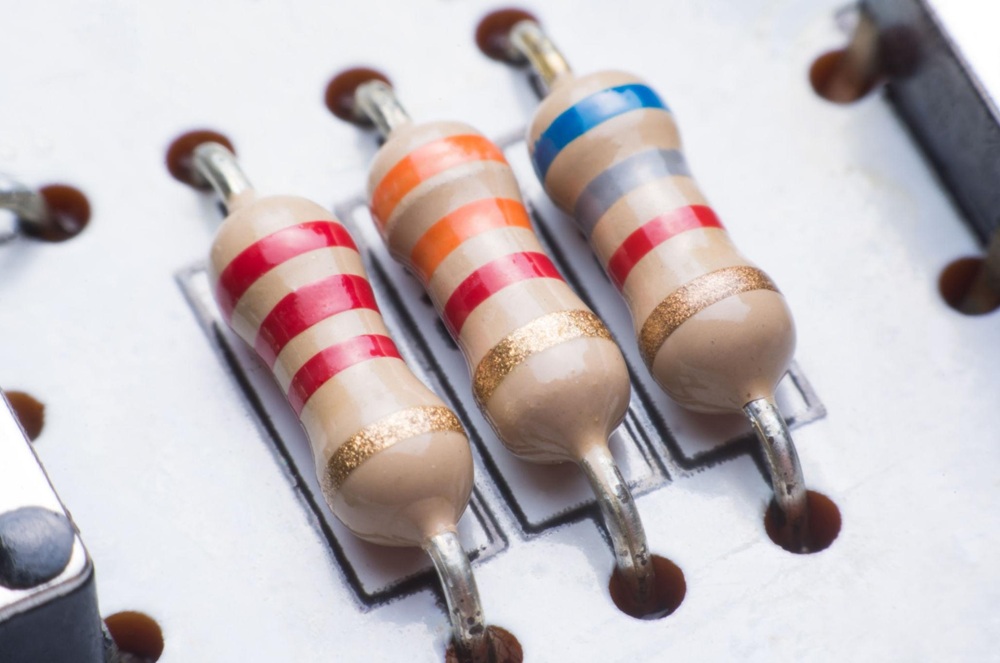

オーム抵抗器は一定の抵抗値を持つ電気部品であり、オームの法則に従い、印加電圧に正比例して電流が変化します。この挙動は制御された条件下、特に一定温度では安定したままであり、抵抗が外部変化の影響を受けない状態に保たれます。電圧と電流の間の線形関係は、予測可能な一貫した性能を反映し、安定した回路動作をサポートします。

銅、アルミニウム、銀などの材料は、抵抗率が低く、構造が安定しているため、自然にオーミック動作を示します。これらの抵抗は、シンプルかつ信頼性の高い方法で電気の流れを調整するのに役立ち、さまざまなアプリケーションのアナログ回路とデジタル回路の両方で広く使用されています。

オーミック抵抗は、突然の電圧変化を軽減し、一貫した電流の流れを維持することで、家庭用電気システムの安定した動作をサポートします。信号処理回路は、データ送信中の精度を維持するために安定した抵抗に依存しています。研究およびテスト環境では、信頼できる基準動作を提供することにより、校正と回路評価を支援します。その適応性により、電気通信、エネルギー システム、その他の最新テクノロジーのアプリケーションがサポートされます。

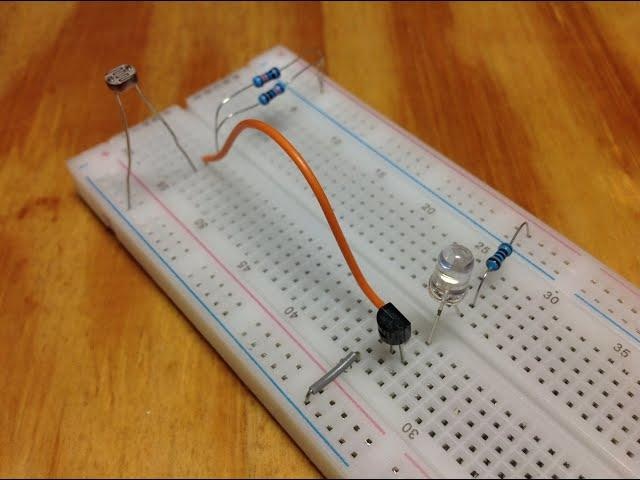

オーム抵抗の電流-電圧(I-V)グラフは原点を通る直線となり、正比例の関係を示します。この線の傾きは抵抗の逆数を表し、一貫した電気的動作が確認されます。安定した状態では、電圧の変化が等しいと電流の変化も等しくなります。

I-V 特性は、安定したコンポーネントを識別するために教育および技術環境で一般的に使用されます。線形グラフは抵抗器の適切な動作を示しますが、不規則なパターンは故障または材料の不一致を示します。過熱により直線性が損なわれ、パフォーマンスのチェックや調整が必要になる可能性があります。システム監視では、これらのグラフは不安定性の兆候を早期に検出し、信頼性の高い動作をサポートするのに役立ちます。

オーム抵抗は、安定した電圧レベルを維持し、不要なノイズを低減することにより、回路効率を向上させます。線形動作により回路設計が簡素化され、コンポーネント間の一貫した相互作用がサポートされます。配電、センサー システム、低周波回路などのアプリケーションでは、均一な抵抗の利点が得られます。また、パフォーマンスが予測可能なため、回路の解析と検査がより簡単になり、信頼性の高い長期的な動作がサポートされます。

オーミック抵抗器と非オーム抵抗器の違い

オーミック抵抗器と非オーミック抵抗器の動作の対比

オーム抵抗器と非オーム抵抗器の違いは、オームの法則の遵守にあります。

• オーミック抵抗器: これらのコンポーネントは一定の抵抗を示し、線形の電流-電圧 (I-V) 関係をもたらします。この予測可能性により、電流の流れを正確に計算する自信が得られ、回路設計が合理化され、信頼性が向上します。
• 非オーム抵抗器 : これらの抵抗器は、固定抵抗から外れて、電圧、温度、電流の変化などの要因の影響を受けて変動します。それらの非線形 I-V 動作は数学的モデリングに複雑さをもたらしますが、動的環境における適応機能の高度な可能性を解き放ちます。

このことから、これら 2 種類の抵抗器の対照的な役割が強調されます。

• 安定した環境: オーム抵抗器は、予測可能な結果が学習やプロトタイピングに役立つ基礎回路や教育現場で一般的な、一貫した電気的動作を必要とするアプリケーションに適しています。
• 適応システム: 非オーミックデバイスは、変動条件に適応したり、外部刺激に関与したりする回路に役立ちます。サーミスタは温度変調アプリケーションで優れていますが、光依存抵抗器 (LDR) は周囲光の変化の検出に優れています。

抵抗器の種類の選択は、多くの場合、シンプルさと適応性のバランスを中心に行われますが、変動する条件に合わせた高度な設計では、これが重要になります。

回路レベルのアプリケーション

回路内での抵抗の動作上の役割は大きく異なります。

オーム抵抗器:

• 炭素皮膜抵抗器は、低電力アプリケーションにコスト効率の高いソリューションを提供します。
• 金属皮膜抵抗器は、その精度が高く評価されており、高周波および低ノイズ環境で優れた性能を発揮します。
• 復元力が高いことで知られる巻線抵抗器は、正確な高電力損失が要求されるアプリケーションで重要です。

これらの抵抗は、電流の流れの制限、電圧の分割、電気信号の調整などの基本的なタスクをサポートします。その単純な性質により、プロトタイピング、教育、および迅速な反復設計開発において高く評価されています。

非オーム抵抗器:

• ダイオード: 整流プロセスを駆動し、選択的に電流を流し、AC を DC に変換します。
• サーミスター: 温度変動を監視して応答し、HVAC システムや安全装置などのアプリケーションでの正確な制御を保証します。
• 光依存抵抗器 (LDR): 周囲の光の強度を電気的応答に変換し、写真撮影における自動照明制御や露出計などのテクノロジーを可能にします。

これらのコンポーネントは個別の動作ニーズを満たしますが、特に予測可能性と動的条件下での適応性が一致する洗練された回路では、それらの長所を組み合わせることで最適な結果が得られることがよくあります。

非オーミック動作の機構的基礎

非オーム抵抗器の非線形挙動は、材料特性と外部電気的ストレスとの相互作用に根ざしています。

• 熱の影響: 白熱電球では、温度の上昇により原子振動が激化し、抵抗が上昇し、電流と電圧の直線的な挙動が妨げられます。これは、温度が電気伝導にどのように大きな影響を与えるかを例示しています。
• 半導体ダイナミクス: ダイオードやトランジスタなどのドープされた半導体は、構造内の電荷キャリアの流れの変化により非線形現象を示します。印加電圧の変化は、ますます複雑化する電子システムにおける電力調整や信号増幅に不可欠なメカニズムである、しきい値電圧の活性化や飽和などの結果をもたらします。

非オーム変動を考慮した設計には、専門的なエンジニアリング手法が必要です。

• 抵抗の変化に対処するために設計に安全マージンが追加されます。
• 動的分析ツールは、ストレス下での運用動作の予測に役立ちます。
• 電気工学と材料科学のコラボレーションにより、実際的な課題に合わせた革新的なソリューションの開発が促進されます。

このような取り組みは、システム設計と材料特性の間の動的な関係を強調し、デバイスの効果的な動作に必要な複雑なバランスを示しています。

抵抗器統合における戦略的決定

オーム抵抗器と非オーム抵抗器のどちらを使用するかの決定は、回路のニーズと目的によって影響されます。

• 単純な要件 : シンプルさを優先する人、または基本的なシステム設計を検討している人は、オーム抵抗器が非常に実用的であると感じることがよくあります。その一貫した動作は、安定した予測可能なパフォーマンスを求めるアプリケーションに適合します。
• ダイナミックでスマートなシステム: 非線形特性を持つ抵抗器は、エネルギー効率の高い技術や自動化システムなど、周囲と関わるアプリケーションで威力を発揮します。ダイオードはソーラーパネルの逆電流を防ぎます。バリスタは予期しない過渡電圧から保護します。サーミスタは加熱システム内のリソースの流れを調整し、信頼性と安全性を高めます。

新しいテクノロジーは、両方の種類の抵抗器の協調的な役割を強調しています。IoT デバイス、再生可能エネルギー設備、スマート グリッドなどの高度なシステムの場合、オーム安定性と非オーム適応性をシームレスに統合することで、システム全体が効率的であるだけでなく、運用要求への応答性も確保されます。

オームの法則はオーム抵抗器にどのように適用されますか?

オームの法則は数学的に ( V = I 乗 R ) として表され、オーム抵抗器の電圧 ( V )、電流 ( I )、および抵抗 ( R ) の間の比例関係をカプセル化します。電気工学の中核概念として、これらのパラメーターがどのように相互作用するかを予測するための信頼できるフレームワークを提供し、専門家がさまざまな条件下で回路を微調整できるようにします。この線形関係を実践に移す能力は、無数のアプリケーションにわたって多面的な価値を強調します。

この原則は単なる理論的なものではなく、日常的なエンジニアリング作業に深く絡み合っています。たとえば、基本的な抵抗回路の測定では、オームの法則を使用して電圧降下を確認し、電流レベルを測定し、回路が元の設計意図に準拠していることを確認します。このような検証プロセスは、予期せぬ運用上の障害を回避するのに役立ちます。プロトタイプのテストや電気システムのトラブルシューティングなど、現場での調整が必要な環境では、法律の単純な計算により複雑さが軽減され、介入中の効率が向上します。

オームの法則はさまざまなエンジニアリング実践で使用され、多くの場合、コンポーネントの選択や回路の完全性の基礎として機能します。たとえば:

• LED用電流制限抵抗器: これらの抵抗は、( R = V/I ) を使用して計算された過剰な電流による LED の損傷を防ぎます。この意図的な選択により、信頼性が向上しながら、敏感なコンポーネントの機能が延長されます。複雑な電子機器を扱う専門家は、精度と先見性のバランスをとってこの作業に取り組むことがよくあります。

• 予測可能な出力のための分圧器: 抵抗を直列に構成すると、設計者は変動を最小限に抑えて安定した出力電圧を生成できます。この技術は、センサーやアナログ デバイスに電力を供給するなどのアプリケーションで有利です。電圧変動を確実に制御するには、技術的な適性と、オームの法則がこれらの設定をどのように制御するかについての直感的な理解の両方が反映されます。

理論的原理と実際の結果との関係を理解することで、性能要件を満たすように抵抗構成を微調整し、最新の電子システムに使用されるデバイスの最適な機能を確保できます。

オームの法則は、抵抗が一定に保たれるコンポーネントであるオーム抵抗器を明確にしますが、ダイオード、トランジスタ、バリスタなどの非オーミックデバイスの動作を説明するのには効果がありません。これらの要素は電圧と電流の間に非線形の関係を示すため、代替の分析手法が必要になります。(R = dV/dI) として記述される動的抵抗モデルは、コンポーネントの動作の小さな変化を捉えるために使用されます。

• 非オーミック素子の設計上の考慮事項 : パワー エレクトロニクスや半導体システムなどの分野では、専門家は非オーミック動作の予測不可能な性質に直面しています。これらの課題に対処するには、反復的なキャリブレーション、計算シミュレーション、実験による検証が必要になることがよくあります。分析の厳密さと適応性の間のこのバランスを習得することが、高性能回路の開発を支えます。

• 柔軟なアプローチの重要性: これらの複雑さに対処することで、柔軟なアプローチが構築されます。これにより、技術をさまざまな電気的状況に適応させることができます。オーミック素子と非オーミック素子の区別を把握することで、複雑なシステム設計を正確に操作する能力がさらに高まります。

オームの法則の原則は従来の応用を超え、進歩的で持続可能性を重視したエンジニアリングの取り組みに有用性を見出しています。これらのシナリオでは、その洞察は、消費電力を最適化し、回路固有の構成を調整するのに役立ちます。

注目すべきアプリケーションには次のようなものがあります。

• エネルギー効率の高い設計: 望ましい動作性能を維持しながらエネルギー損失の低減を達成するには、抵抗ネットワークの電圧と電流のダイナミクスを慎重に検討する必要があります。抵抗器は、低電力設計をサポートし、エネルギー使用量を削減するように構成されています。

• 診断と障害分析: 損傷した抵抗器を特定する場合でも、不規則な電流経路を分離する場合でも、オームの法則はシステムのトラブルシューティングのための迅速かつ信頼性の高い基準点として機能します。さまざまなパラメータがどのように相関しているかを理解することで、迅速な障害検出が可能になり、メンテナンスや修理作業中に人員とリソースの両方を節約できます。

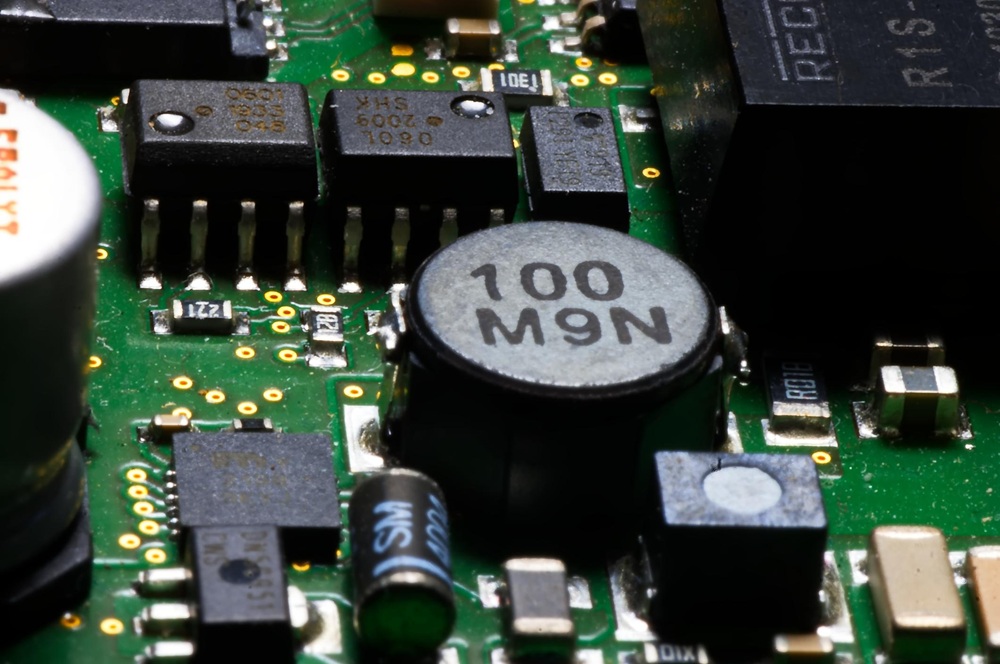

オーミック抵抗器の応用

電子回路

オーミック抵抗器は、信頼性の高い電子回路を実現する上で中心的な位置を占め、電気ダイナミクスの正確な制御を保証します。これらは電流の流れを調整し、電圧レベルを安定させ、発光ダイオード (LED)、トランジスタ、集積回路などの敏感なコンポーネントの耐久性と一貫したパフォーマンスを促進します。たとえば、電流制限抵抗器として使用することで、電気サージやこれらのコンポーネントへの潜在的な損傷が効果的に軽減され、動作寿命を延ばすために重要な予防策となります。一貫した電気特性により、予測可能性と効率性が求められるさまざまな回路設計において好まれる選択肢となります。

• 分圧器はその精度の恩恵を受け、回路のサブコンポーネントに最適な正確な出力電圧調整が可能になります。ユースケースは、センサー出力感度の微調整とオーディオ信号周波数の最適化に及びます。

• RC 回路は、オーミック抵抗によって促進される制御された充放電サイクルを利用して、タイミング プロセス、波形変更、電磁フィルタリングなどのアプリケーションに使用します。これらの機能は、発振器、信号プロセッサ、基本的な電子タイマーなどの日常使用のテクノロジーに直接変換されます。

産業ドメイン全体

産業エコシステムはオーム抵抗器の価値を基礎的なハードウェアとして受け入れており、その用途はオーディオ システム設計、パワー エレクトロニクス、自動化制御、再生可能エネルギーへの適応に及びます。

• オーディオ技術では、オーム抵抗器が信号ゲインを管理し、音の強さを安定させ、パフォーマンスを相乗して音質の忠実度を維持し、歪みを軽減します。高精度のスタジオセットアップに適用される場合でも、ヘッドフォンなどの日常消費者製品に適用される場合でも、その貢献はさまざまな機器階層にわたる聴覚体験を豊かにします。
• パワー エレクトロニクスは、オーミック抵抗をブリーダ抵抗として利用して、電源遮断時にコンデンサから残留電荷を放散し、エンジニアリング コンプライアンスとメンテナンスの利便性を満たしながら安全プロトコルを強化します。
• デジタル システムはプルアップ抵抗とプルダウン抵抗を統合して論理状態を定義し、堅牢な初期化とマイクロコントローラーおよびセンサー クラスターとの安定した相互作用を保証します。
• オーミック抵抗器は、自動車および HVAC システムでモーター電流を制御し、パワー インバーターの電圧変動を低減するために使用されます。これらの役割は、最新の電気機械設計をサポートします。

これらのさまざまな用途は、産業用および民生用の高効率で特殊な機械を形成する際のオーム抵抗器の適応性と実用性を強調しています。

オーム抵抗器の広範な統合は、信頼性、手頃な価格、技術的なアクセスしやすさに応える重要な利点から生まれています。線形抵抗により、さまざまな電圧範囲にわたって一貫性が確保され、正確な電気的動作が必要な回路にとって基礎的な機能となります。さらに、初心者レベルの設計と高度なプロジェクトは、その簡単な実装から同様に恩恵を受け、その関連性を教育現場から専門的なイノベーションにまで広げます。

ただし、運用範囲内では次のような課題が発生します。

• 固定抵抗により回路の柔軟性が制限されます。調整可能な制御が必要な場合は、可変抵抗器またはポテンショメータが使用されます。

• 高電流条件下では放熱の問題が発生するため、機能を低下させることなく維持するには、ヒートシンク、強制冷却機構、または高電力定格の抵抗器の選択などの追加の対策が必要です。

設計戦略は、これらの制限を軽減するのに役立ちます。コンポーネントの選択は、コストとパフォーマンスの間のトレードオフによって決まります。

オーム抵抗は安定したセクションに適しており、調整可能な部品は変化する条件に使用されます。このアプローチは効率をサポートし、コストとパフォーマンスの目標を達成します。

ケーススタディと事例

簡単な実験は、オーミック動作を検証するための実用的なアプローチを提供します。可変 DC 電源を使用することにより、電流と電圧が抵抗器を通過するときに、電流と電圧の繰り返し測定値が収集されます。その後、データは I-V グラフ上にプロットされ、原点と交差する線形グラフが観察されることでオームの法則が遵守されていることを確認できます。この結果は、電気的条件が変化しても抵抗が一定のままであることを意味します。対照的に、直線性からの逸脱は、印加された電圧または電流に応じて抵抗が変化する非オーミック動作を示唆します。

エンジニアリング ワークフロー内では、この一見単純なテストは、抵抗器が指定された仕様に適合していることを確認する上で重要な価値を持っています。

たとえば:

• 回路のプロトタイプには、さまざまな条件下での安定した動作を検証するためのこのようなテストが組み込まれることがよくあります。

• このプロセスは、性能を損なう可能性のある潜在的な製造異常や材料品質の不一致を特定するのに役立ちます。

この手法は基本原理に基づいており、信頼性の高いシステム設計をサポートします。製造時のパフォーマンスを確認し、設計開発時のリスクを軽減するのに役立ちます。

オーミック動作を検証する技術は、一般に認識されている単純さを超えています。これは、回路性能の重要な側面を理解するための入り口として機能し、複雑なシステムの信頼できる基盤を築くのに役立ちます。現代のテクノロジーを支配する洗練された電子構造でさえ、その起源は厳しくテストされたコンポーネントにまで遡ります。このようなテストは、基礎を熟知することが多くの場合、大規模な精度につながるという公理を例示しています。

I-V グラフを解析する機能は、オーム抵抗器と非オーム抵抗器の両方の動作を調査するために不可欠です。オーム抵抗器の場合、I-V 関係の線形傾向を観察すると、予測可能な性能が検証されるだけでなく、正確な回路設計のプロセスが簡素化されます。この信頼性により、事前に定義された動作範囲内でコンポーネントが正確に調整され、細心の注意を必要とするアプリケーションに安定性が提供されます。

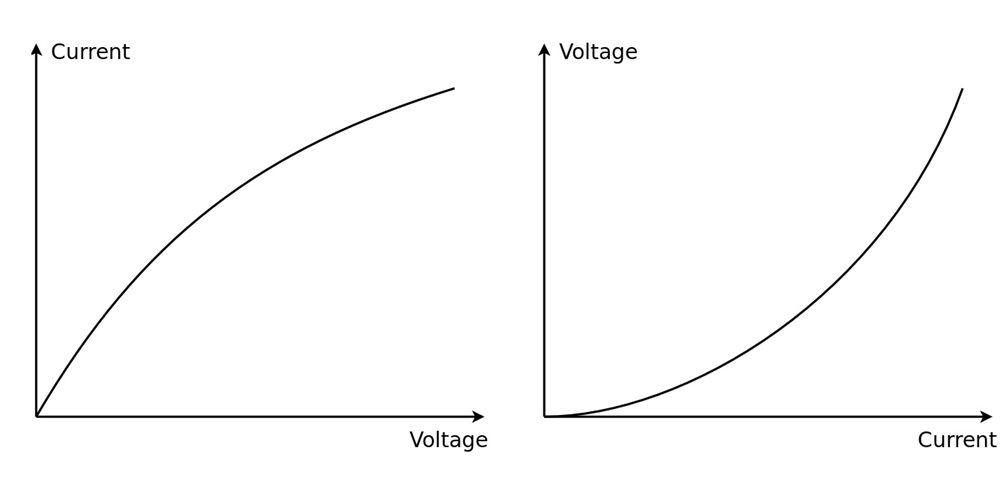

対照的に、ダイオード、サーミスタ、光依存性抵抗器などの非オーム抵抗器は、非線形の I-V 曲線を示します。

これらの曲線は、さまざまな外部影響下での可変抵抗に関する重要なデータをカプセル化しています。

• サーミスタは、温度変化に対する応答性を示します。

• 光依存性の抵抗器は、抵抗値の変化と光の強度の変化を相関させます。

このような抵抗の変動により、これらのコンポーネントは、工業用温度監視システムやスマートデバイスエコシステムの適応型光検出モジュールなどの特殊な用途に不可欠なツールに変わります。

I-V プロットは、抵抗の動作を示すだけでなく、動的システム設計における予測をサポートするためにも使用されます。これらのグラフを解釈する専門知識は、運用上の安全対策を遵守しながら機能要件を満たすコンポーネントの選択に関する意思決定に役立ちます。

プロフェッショナルな環境では:

• グラフの傾きによって、多くの場合、重要な材料特性が即座に明らかになったり、上昇した電流レベルに対応する抵抗器の能力が強調されたりします。

• 最新のデジタル ツールとシミュレーション プラットフォームの導入により、I-V データに基づいて結果を分析、操作、予測できる可能性が高まりました。

この視覚化手法は、明瞭さ、正確さ、そしてより深い理解層を提供することで、ますます洗練された技術の開発を推進し、回路の最適化から先進的な材料研究に至るまでのプロジェクトを充実させます。

技術的な考慮事項

抵抗に対する温度の影響を解析する

温度と電気抵抗の間の相互作用は、電気システムの動作を形成する際に使用されます。正の温度係数を持つ抵抗器の場合、電子と格子の衝突が促進されるため、温度が上昇すると抵抗が増加し、電流の流れが制限されます。この動作は一般的な動作条件では無視できますが、精密機器、センサー アレイ、高出力回路ではその影響が顕著になり、わずかな変動が非効率や不正確さに増幅される可能性があります。

これらの熱的な課題に対処するために、多くの場合、温度補償技術やヒートシンクの統合などの設計戦略が採用されます。測温抵抗体 (RTD) は、この現象を革新的に利用したものです。予測可能な抵抗変化により、正確な温度監視が可能になります。これらの例は、熱効果によってもたらされる課題だけでなく、熱効果によってもたらされる創造的な可能性も強調しており、熱力学が電子設計において不可欠な考慮事項となっています。

材料組成の影響を調べる

抵抗器の材料特性は、抵抗器の機能特性とさまざまなアプリケーションへの適応性を大きく左右します。

• カーボン組成抵抗器は、優れたパルス処理能力により、急速なエネルギー散逸が要求される状況に適しています。それらの利点にもかかわらず、代替品と比較して精度と安定性が低くなります。
• 金属皮膜抵抗器は、最小限のノイズ、より厳しい公差、優れた温度安定性を必要とするアプリケーションに優れており、信号処理回路や医療グレードのデバイスに特に適しています。
• 巻線抵抗器は、性能を大幅に低下させることなく極度の熱ストレスや電気ストレスに耐えることができるため、高電力環境では不可欠です。その構造には、絶縁コアの周りに巻かれた抵抗ワイヤが含まれており、厳しい条件下でも耐久性を確保します。

コスト、耐久性、ノイズ特性、温度係数などの側面を評価することで、設計者は特定の回路要件に合わせて抵抗材料の選択を調整し、信頼性の高いシステム動作を確保できます。

オーム抵抗器は、オームの法則に従って線形の電圧と電流の関係を特徴とし、電気回路の基本的な構成要素です。それらの識別には、コンポーネントの表面にマークされたカラーバンドと数値仕様を解読し、検証のために技術データシートと相互参照することが含まれます。精度を高めるために、マルチメーターやベンチ電源などのツールを使用して I-V 特性をテストし、制御された条件下での抵抗特性を確認します。

この識別プロセスは単なる認識を超え、回路設計中の重要な決定に反映されます。安定化電源、アンプ、またはセンサー システムに統合されているかどうかにかかわらず、これらのコンポーネントの選択には、パッシブな検証だけでなく、シナリオに基づいたアクティブなパフォーマンス評価も含まれます。このような厳密な評価により、潜在的な設計上の欠陥が防止され、動作の安定性が確保され、システムの信頼性が延長されます。

実務経験

典型的な設計の課題

設計上の課題は、基本原則を無視したり、環境変数がパフォーマンスにどのように影響するかについての認識が不十分なことから生じることがよくあります。一般的なエラーは抵抗器の電力定格を超えることであり、過熱や誤動作につながる可能性があります。同様に、すべての抵抗器にわたって均一なオーミック動作を仮定することは、理論的な期待がアプリケーションによる検証を欠いているためによく起こる落とし穴です。設計は一般的な仮定に依存するのではなく、特定の条件に合わせて調整されます。

• 高電力回路では、持続的な性能を確保するために、電力定格と熱耐性に十分なマージンを持った抵抗器を選択する必要があります。
• 温度変化による抵抗の変化は重要な要素です。たとえば、金属酸化物抵抗器は、その材料の温度係数を考慮すると特に影響を受けやすくなります。熱安定性の向上を目的として評価された抵抗器、または補正手段としてサーミスタを使用すると、関連するリスクを軽減できます。
• 熱放散と全体的な熱挙動の予測を改善するために、設計段階の早い段階で熱シミュレーションが組み込まれます。

高周波アプリケーション向けの回路では、寄生インダクタンスの管理が最も重要になります。実用性の高さから広く使用されているスパイラル巻抵抗器は、高周波での回路の安定性を損なう誘導特性を意図せず導入する可能性があります。

• 無誘導抵抗設計を選択すると、この問題に効果的に対処できます。
• 実際の使用を模倣した条件下でプロトタイプテストを実施することは、実装前に不安定性を検出するのに役立ちます。

進化する市場の方向性

抵抗器は引き続き電子システム全体の基礎コンポーネントであり、世界市場の予測では、2030 年までに 128 億 4,000 万ドルに成長することが示唆されています。これは、ますます複雑化する電子環境で抵抗器が果たす役割の拡大を反映しています。変化する市場の需要に対応するには、精度と複雑なアプリケーションの処理に重点を置き、技術スキルを向上させる必要があります。

• IoT デバイス、最先端のセンサー、次世代ネットワーク (5G など) には、一貫した電気的性能と高い信頼性が求められます。
• 巻線抵抗器は、高い耐久性と温度耐久性を必要とするエネルギーや産業オートメーションなどの重要な分野で注目を集めています。
• SMD 抵抗器は、高い汎用性とともに省スペース特性を提供することで、現代の家庭用電化製品の小型化の要求に応えます。


• 熱特性の向上と環境プロファイルの改善を実現する新しい材料の出現により、ノイズ低減のためのカーボン複合抵抗器への歴史的依存は減少してきました。
• 実践的な経験により、抵抗器の進歩を継続的に探求し、時代遅れの手法ではなく現代の技術力に合わせた設計を確保します。

最適なオーム抵抗器の選択

抵抗器の選択に影響する要因

適切なオーム抵抗器を選択するには、回路要件に適合し、長期間にわたって信頼性の高い性能を確保するために慎重な検討が必要です。

以下の点に特に注意を払うことができます。

• 抵抗値と定格電力

これらの特性により、印加電圧に耐え、発生した熱を放散する抵抗器の能力が決まります。抵抗値を回路設計と正確に一致させることで、エネルギー使用を最適化し、電力損失を最小限に抑えることができます。たとえば、経験上、不適切な電力定格の抵抗器を選択すると、過熱や故障が発生し、安全性や機能が損なわれる可能性があることがわかっています。

• 温度安定性とノイズ特性

抵抗器は、温度変動にさらされたときにさまざまな程度の抵抗安定性を示します。精度が要求されるアプリケーションでは、安定性に優れているため、金属フィルムのような材料が好まれることがよくあります。同様に、低ノイズ抵抗器は、わずかな干渉でも性能が低下する可能性があるオーディオや信号処理などのシステムにおいて重要です。慎重に選択することで、厳しい条件下でも一貫した動作が保証されます。

• 材料構成、許容差、および周波数応答

抵抗器の組成 (カーボン、金属膜、巻線など) は、寿命、熱特性、精度などの要素に影響します。必要な公差レベルは、高精度アプリケーションでは特に重要です。周波数応答は、高周波シナリオで使用されるコンポーネントのもう 1 つの重要な考慮事項です。試用実装を含む実際の評価により、さまざまな動作条件下での抵抗器の動作についての洞察が得られます。

• データシートと仕様の分析

メーカー提供のデータシートには、コンポーネントの特性と回路要件を関連付ける詳細な技術的特性が記載されています。熱軽減曲線などの機能は、さまざまな環境下でのパフォーマンスの変化を示し、十分な情報に基づいた意思決定を支援します。

適切な抵抗器の選択による長期的なメリット

適切な抵抗を選択すると、一貫した回路動作が促進されるだけでなく、システムの信頼性とメンテナンスコストの削減にも貢献します。慎重に選択された抵抗器は過熱のリスクを軽減し、動作の安定性をサポートし、電磁干渉などの問題を最小限に抑えます。慎重に設計作業を行うことで、後でトラブルシューティングやコンポーネント交換の必要性を減らすことができます。選択プロセスで耐久性と精度の両方を重視することで、重要なアプリケーションの信頼性が向上し、長期的な運用の成功が保証されます。

結論

オーム抵抗器は、その安定した抵抗値、線形の電流電圧挙動、および多くの種類の回路にわたって広く実用化されているため、エレクトロニクス分野において依然として重要です。非オーミックコンポーネントとの違い、オームの法則がコンポーネントにどのように適用されるか、温度、材料、電力定格などの要因が性能にどのように影響するかを明確に理解することは、より適切な設計上の決定に役立ちます。オーミック抵抗を適切に選択し、正しく使用すると、回路の安定性、効率、安全性、長期信頼性が向上します。

よくあるご質問[FAQ]

1. 完全なオーム抵抗器は存在しますか?

完璧なオーミック抵抗は実際の状況では存在しません。すべての抵抗器は、温度や材料の制限などの要因の影響を受けます。これらの要因により、抵抗にわずかな変化が生じます。ただし、ほとんどの抵抗器は通常の条件下では理想に非常に近い動作をするため、実用上信頼性が高くなります。

2. 電力定格を超えるとどうなりますか?

電力定格を超えると、抵抗器が過熱します。これにより、コンポーネントが損傷したり、抵抗が変化したり、故障する可能性があります。ひどい場合は周囲の部品が焼けたり、損傷したりする可能性があります。より高い定格の抵抗を使用すると、これらの問題を防ぐことができます。

3. 巻線抵抗はオーミックですか?

巻線抵抗は、DC 条件下ではオーム抵抗のように機能します。電圧が変化しても抵抗は安定します。AC下、特に高周波では、コイル構造により誘導効果を示します。これは一部の回路のパフォーマンスに影響を与える可能性があります。

4. 非オーミック抵抗はオーミック抵抗の代わりに使用できますか?

非オーミック抵抗は、安定した抵抗が必要な場合には適していません。それらの抵抗は電圧または温度によって変化します。これらは、検知や保護などの特定の用途向けに設計されています。オーミック抵抗の代わりにこれらを使用すると、回路の動作が不安定になる可能性があります。
