ICコンデンサの種類：MIM、MOM、MOS比較ガイド

集積回路のコンデンサはすべて同じように作られているわけではなく、各タイプは回路設計における異なる問題を解決するように設計されています。MIM、MOM、および MOS コンデンサは、その構造、静電容量の安定性、チップ面積の使用効率が異なります。これらの違いは、アナログ、RF、およびミックスドシグナル システムのパフォーマンスに直接影響します。この記事では、各コンデンサがどのように機能するかを説明し、その長所と限界を強調し、精度、密度、安定性、製造の複雑さの間のトレードオフによって設計上の決定がどのように導かれるかを示します。

カタログ

MIMコンデンサ

MIM コンデンサは、非常に薄い絶縁層で分離された 2 つの金属プレートを使用します。この単純な構造により、小さな面積内に効率的に電荷を蓄積することができます。プレート間の距離が短いため、高い静電容量密度が得られ、コンパクトな設計に適しています。ただし、寄生容量などの小さな不要な影響が依然として現れる可能性があり、精度にわずかに影響します。

MIM キャパシタは、複数の金属層を積層し、ビアを介して接続することで静電容量を向上させます。この設定により、チップ上に余分なスペースをとらずに、有効プレート面積が増加します。金属層の選択は、コンパクトなレイアウトと安定したパフォーマンスのバランスを図る設計目標によって異なります。これにより、MIM コンデンサは、一貫した動作が重要となるアナログ回路や RF 回路において信頼性が高くなります。

MIM コンデンサを追加するには追加のプロセス ステップが必要となり、製造の複雑さとコストが増加します。問題を回避するには、設計および製造中に慎重な調整が必要です。同時に、絶縁層は、破壊することなく強い電界に対処する必要があります。適切に設計された場合、MIM コンデンサは、特に高周波アプリケーションにおいて、安定した予測可能な性能を提供します。

MIM コンデンサは、RF 回路、フィルター、増幅器、電源システムで広く使用されています。新しい設計では、より優れた材料と多層構造を使用して、静電容量を向上させ、漏れを低減します。これらの改善により、高密度で安定した電気的動作を必要とする最新のシステムをサポートできるようになります。

MIM コンデンサは、最大密度よりも精度と安定性に重点を置いています。このため、変化する条件下でも信頼性を維持する必要がある回路にとって、強力な選択肢となります。材料と製造の継続的な改良により、高速通信や新興技術を含む高度なエレクトロニクスでの使用が拡大し続けています。

MOMコンデンサ

MOM (金属-酸化物-金属) コンデンサは、同じ金属層内に閉じ込められた交互嵌合構造を利用して、近接して配置された金属フィンガー間の静電容量を抽出します。これらの構造により、効率的な空間利用が可能になり、特にフィンガー間隔が最小限に抑えられ、多層金属構成が組み込まれている先進的な半導体ノードにおいて、コンデンサの密度が向上します。この設計フレームワークは標準 CMOS プロセスにシームレスに統合され、追加の製造ステップの必要性を回避し、ますます複雑化する回路設計への直接的な実装を容易にします。

MOM コンデンサは、次のような独自の利点で知られています。

• 高いユニット静電容量により、コンパクトなデバイス設計が可能になります。
• 寄生効果を最小限に抑え、信号干渉の低減に貢献します。
• 対称構造により、さまざまな用途で一貫したパフォーマンスを保証します。
• 高速信号伝送に適した優れた RF 性能。
・回路設計をサポートする信頼性の高いマッチング特性。

追加のマスク層が不要になるため、多層配線システムとの互換性は注目に値します。固定コンデンサのアプリケーションにおける MOM コンデンサの利用は、密度の増加と動作互換性の確保が重視される 28nm プロセス ノード以下で特に顕著です。これらのコンデンサが高周波、高速回路の性能要求を満たす能力は、精度と規模に関連する課題を軽減する上での役割を示しています。

MOM キャパシタには、その利点にもかかわらず、特に MIM (金属-絶縁体-金属) キャパシタに見られる安定性と正確な静電容量制御を実現する際に、一定の制限があります。精度が重要な要件ではない場合、静電容量値のわずかなばらつきに対する懸念よりも、固有の対称性と低い製造コストの方が優先されることがよくあります。

MOM コンデンサは、次のような単純な統合と低コストが必要なアプリケーションによく選ばれます。

• スペース効率が求められる RF コンポーネント。
• 合理化された配線構成用に最適化された ADC。
• パフォーマンスと手頃な価格のバランスをとった高速データリンク回線。

MOM コンデンサを効果的に使用するには、設計の微妙な違いを深く理解する必要があります。相互嵌合金属フィンガーのレイアウトを最適化し、多層構造を活用するには、パフォーマンスの低下を防ぐための細心のキャリブレーションが必要です。寄生成分の予測と形状の微調整には高度なシミュレーション ツールが使用され、設計チームは反復プロトタイピングを採用してコンデンサの性能を磨きます。これらの実践により、MOM コンデンサはシステムの完全性を維持しながら正確な要件を満たします。

半導体業界におけるプロセスノードの小型化への動きにより、MOM コンデンサは単に容量発生器としてだけでなく、スケーラブルな高密度システム設計を促進するものとして位置づけられています。彼らの統合哲学は、エンジニアリングにおける広範なトレンドを反映しており、標準プロセスの機能を活用して、効率と実用性のバランスをとりながら、合理化されたワークフローと一貫した結果を実現します。

MOM コンデンサは、弾力性のある信号伝送と正確なインピーダンス制御を必要とする RF 回路において重要な役割を果たします。信号の一貫性を維持する能力は、伝送速度の向上と設計の対称性が重要である現代の無線通信の進歩に適合します。この速度と精度の二重の焦点により、急速に進化する技術環境に対するコンデンサの適応性が強調され、効率的なグローバル接続を可能にする貴重なツールであり続けることが保証されます。

MOSコンデンサ

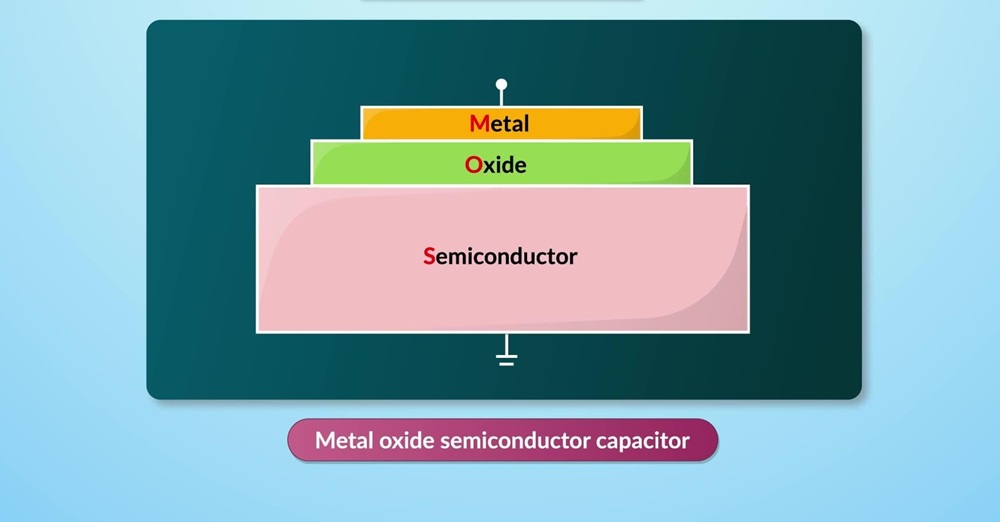

MOS コンデンサ (金属酸化膜半導体) は、MOSFET ベースの回路や最新の集積システムの基本コンポーネントとして機能します。金属ゲート、酸化物絶縁体 (絶縁効率により通常は SiO₂)、および半導体基板の層状構造であるその構造は、精密工学と材料科学の融合を表しています。これらのコンデンサはゲート電圧によって制御され、蓄積、空乏、反転の 3 つの領域で動作します。各ドメインには、実際のアプリケーションを直接形作る独特の静電効果が導入されます。

構造的および機能的相互作用

• 反転領域内の特性

反転領域 (Vgs > Vth) では、MOS コンデンサは平行板コンデンサによく似ており、酸化物層が誘電体として機能します。この導通状態により直線性が向上し、予測可能な静電容量プロファイルが必要なアプリケーションにとって魅力的です。さらに、ゲート電圧変調によって駆動される動的動作動作により、電圧制御コンデンサとして利用する機会が生まれます。調整可能な静電容量に依存する回路では、機能の多様性が得られますが、非線形性が生じる可能性があるため、厳密な性能シナリオでは慎重な評価が必要です。

• 電圧の変動と精度の課題

電圧変調による静電容量の変動により、MOS キャパシタは、MIM (金属 - 絶縁体 - 金属) 構造や MOM (金属 - 酸化物 - 金属) 構造などの従来のバリアントに比べて密度の利点が得られます。それにもかかわらず、このような変動は、ADC (アナログ - デジタル コンバーター) やリファレンス回路などの高精度アナログ システムに有害な非線形動作を引き起こすため、敏感な設計にとって不安になる可能性があります。NウェルセットアップでNMOSを備えた蓄積型MOSキャパシタを使用することにより、不安定性が軽減されます。これにより、正のゲート電圧での安定性が向上します。この方法は、限界を克服し、高精度アナログ回路の正確なパフォーマンスをサポートするのに役立ちます。

アプリケーションの範囲と設計上の制約

• 実務に関連する領域

MOS コンデンサはコンパクトな電子レイアウトで活用され、RF 回路、混合信号環境、および調整可能な静電容量機能に合わせたその他のシステムに優れています。しかし、その動的な性質により、面積効率の向上と変動性によって引き起こされる課題への影響を受けやすくなるという二重の意味が生じます。高性能のセンサーや計測回路は、多くの場合、厳しい精度を要求されるため、このような変動への対応が難しい場合があります。

• 設計上のトレードオフの評価

MOS コンデンサに関する議論は、単なる利点を超えて広がっています。密度、直線性、変動などの重要な要素は、最適化を繰り返すことでバランスが保たれます。酸化物の厚さ、ゲートの形状、および統合方法は、設計目標を満たすように調整されます。このような改良プロセスは、技術的な調整だけでなく、回路の安定性と一貫性の相互作用にも焦点を当てており、複雑な設計構成に応じて結果を形成します。

革新的な方向性と将来の展望

• 適応回路の可能性

MOS コンデンサの本質的に動的な特性は、特にエネルギー効率の高いアプリケーションにおいて、適応型設計の可能性を高めます。電圧制御された静電容量を活用することで、変化する環境変数に応答できる自己調整システムのさまざまな可能性が明らかになります。これらのイノベーションは、次世代エレクトロニクスにおける運用上の回復力と実用性を再定義する可能性があります。

• 効率を高めるための材料探索

従来の SiO₂ 誘電体を超えて挑戦することで、新たな道が開かれます。ハフニウムベースの酸化物などの High-k 材料を組み込むと、全体の面積効率を向上させながら変動を軽減できる可能性があります。このような高度な誘電体の組み込みにより、アナログ領域とハイブリッド領域の両方で精度が向上する可能性があります。

• 設計進化におけるコンピューティング統合

MOS コンデンサ設計の進化には、AI 中心のアプローチがますます関与しています。機械学習モデルと高度なシミュレーション ツールは、非線形動作の予測に役立ちます。これらのツールは、より賢明で効率的な設計上の決定もサポートします。これらのテクノロジーは、プロアクティブなエラー軽減と幅広い適用性のための知的フレームワークとして機能し、これまで性能しきい値によって制限されていたアプリケーションで MOS コンデンサが活躍できるようにします。

MIM、MOM、MOS コンデンサの比較

MIM、MOM、および MOS コンデンサは、構造、精度、安定性、静電容量密度、製造労力が異なります。どちらを選択するかは、バイアス下で静電容量がどの程度安定していなければならないか、利用可能なレイアウト面積がどのくらいか、プロセスの複雑さがどのくらい許容できるかという 3 つの実際的な要素によって決まります。

MIMコンデンサ

MIM キャパシタは平行平板構造を採用しており、2 つの金属板が誘電体層によって分離されています。静電容量はプレート面積×単位静電容量から直接求められるため、レイアウト時に高い信頼性で値を推定できます。

実際には、これらのコンデンサは最上位の金属層 (mTOP1 や mTOP-1 など) を使用して構築されます。レイアウト中に、一方のプレートが上部として、もう一方のプレートが下部として割り当てられ、動作に影響を与えずにこれらを交換することはできないため、接続は注意深く一貫して配置する必要があります。

電場がプレート間に十分に閉じ込められるため、静電容量は電圧が変化しても非常に安定しており、プロセスの変動に対しても高い精度を示します。このため、予測可能な動作が重要なアナログ回路や RF 回路では、MIM コンデンサが標準的な選択肢となります。

MOMコンデンサ

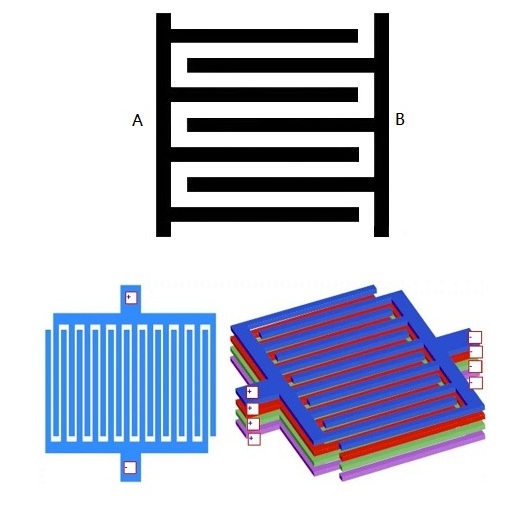

MOM コンデンサは、金属フィンガを同じ層に並べて配置することによって形成され、隣接するエッジ間に静電容量が生じます。専用の構造に依存するのではなく、幾何学的な配線パターンを通じて直接構築されます。

複数の金属層を垂直に積層し、並列接続することで静電容量を増やすことができます。これにより、余分な領域をあまり使用せずに静電容量が増加します。結果は、PDK で使用可能なメタル層の数によって異なります。

静電容量はエッジ結合とレイアウト形状に由来するため、間隔の変動、配線の詳細、プロセスの影響により敏感になります。その結果、MOM コンデンサは MIM コンデンサに比べて予測可能性が低く、安定性も低くなります。

これらは通常、適度な静電容量が必要で、面積を節約する必要があり、高精度が必須ではない場合に使用されます。

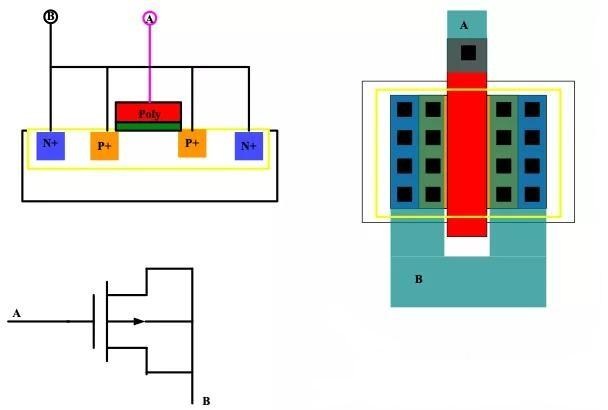

MOSコンデンサ

MOS コンデンサは、MOS トランジスタを 2 端子デバイスとして構成することによって、通常は特定の端子を接続することによって作成されます。静電容量は、ゲート酸化物とその下のチャネル領域から生じます。

重要な動作は、チャネル状態が蓄積、空乏、反転の間で変化するため、印加電圧に応じて静電容量が変化することです。これは、静電容量が固定ではなく、非線形でバイアスに依存することを意味します。

このため、MOS コンデンサは、安定した、または正確な静電容量値を必要とする回路には適していません。ただし、これと同じ変動性があるため、チューニングや適応システムなど、意図的に電圧制御された静電容量に依存する回路で役立ちます。

MIM と同様、端子は互換性がなく、接続を誤ると意図しない動作領域が発生する可能性があります。

同じレイアウト領域でコンデンサを比較すると、一般的な傾向は次のようになります。

MIM < MOM < MOS

MOS コンデンサは単位面積あたりの静電容量が最も大きく、MIM コンデンサは最小の静電容量を提供します。多くのプロセスでは、MIM コンデンサは MOS コンデンサの容量密度の約 3 分の 1 しか提供しません。

このため、精度と安定性は犠牲になりますが、面積が厳しく制限されている場合には MOS 構造が魅力的になります。

MOM コンデンサは完全に標準の金属配線層から構築されているため、追加のマスクや特別な製造手順は必要ありません。これにより、特に多くの金属層を備えた先進的なノードにおいて、プロセスがシンプルかつコスト効率よく保たれます。

対照的に、MIM キャパシタには追加のマスクと専用の誘電体層が必要です。これらの追加のステップにより、製造の複雑さとコストが増加しますが、静電容量の精度と安定性をより適切に制御できるようになります。

実際の設計では、これには明らかなトレードオフが生じます。

• MOM → プロセスの簡素化、コストの削減、精度の低下
• MIM → より複雑なプロセス、より高いコスト、より高い精度

結論

MIM、MOM、および MOS コンデンサはそれぞれ、現代のマイクロエレクトロニクスにおいて明確な役割を果たしており、すべてのアプリケーションに適合する単一のタイプはありません。MIM コンデンサは最高の安定性と精度を提供しますが、より複雑な製造が必要です。MOM コンデンサは、精度は劣りますが、標準の金属層を使用することで密度とコストのバランスを実現します。MOS コンデンサは最高の静電容量密度と調整可能性を実現しますが、その動作が電圧に依存するため、高精度回路での使用は制限されます。実際には、コンデンサの選択は、性能のニーズ、利用可能な面積、プロセスの制約のバランスをとり、選択した構造が回路の機能目標に確実に適合するようにすることになります。

よくある質問 (FAQ)

1. MOM コンデンサの定義と重要性は何ですか?

MOM コンデンサは、互いに入り込んだ金属層を使用して、エッジ結合を通じて静電容量を生成します。これはチップ面積を節約し、コンパクトな高周波 RF およびミックスドシグナル回路にとって重要です。

2. MIM コンデンサはどのように異なり、どこで使用されますか?

MIM コンデンサは、間に薄い誘電体を挟んだ 2 枚の金属プレートを使用します。正確で安定した静電容量を提供するため、正確なアナログおよび RF アプリケーションに最適です。

3. MOSコンデンサはどのような役割を果たしますか?

MOS コンデンサは、金属、酸化物、半導体層間の電圧を使用して充電を制御します。MOSFET、メモリデバイス、およびイメージセンサーで電荷制御と蓄積に使用されます。
